Aptomat một pha là thiết bị thiết yếu trong mạng lưới điện dân dụng, đóng vai trò bảo vệ an toàn cho cả thiết bị và người dùng khỏi những sự cố điện. Nếu bạn đang nghiên cứu để chọn lựa aptomat phù hợp, Điện Châu Á sẽ hướng dẫn bạn về cấu trúc, nguyên lý hoạt động và cách sử dụng aptomat 1 pha một cách chi tiết trong bài viết dưới đây.
1. Aptomat 1 pha là gì?
Aptomat 1 pha, hay gọi là CB 1 pha, là thiết bị tự động đóng ngắt trong hệ thống điện sử dụng nguồn 1 pha (thường là 220V). Thiết bị này có chức năng bảo vệ hệ thống điện trước các sự cố như quá tải, ngắn mạch hoặc rò rỉ điện, nhằm giảm thiểu nguy cơ cháy nổ và hư hỏng thiết bị.

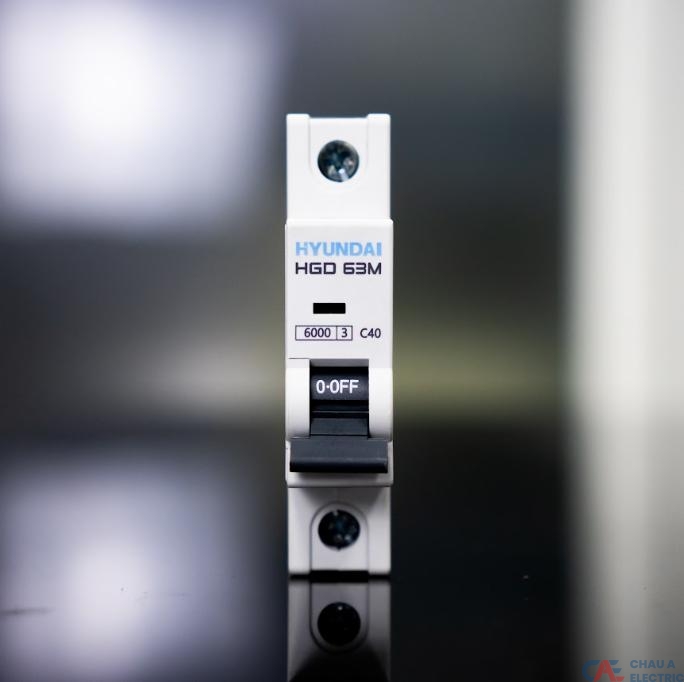

Aptomat 1 pha là thiết bị tự động để ngắt và kết nối, nhằm bảo vệ mạch điện khỏi những vấn đề như quá tải, chập mạch hoặc rò rỉ điện
Trong các hệ thống điện tại gia, aptomat 1 pha thường được lắp đặt ở tủ điện tổng hoặc tại các nhánh điện riêng lẻ như máy lạnh, bếp điện, bình nóng lạnh,… Ngoài việc là thiết bị bảo vệ, aptomat còn cho phép người dùng dễ dàng ngắt điện khi cần thực hiện sửa chữa hoặc bảo trì, đảm bảo sự tiện lợi và an toàn trong quá trình sử dụng.
2. Cấu tạo của aptomat 1 pha
Aptomat 1 pha thường bao gồm 5 bộ phận chính như sau:
- Tiếp điểm: Có 3 loại tiếp điểm, bao gồm chính, phụ và hồ quang. Một số sản phẩm chỉ trang bị tiếp điểm chính và hồ quang.
- Cơ cấu đóng cắt: Có 2 dạng cơ cấu truyền động là thủ công và tự động. Truyền động thủ công thường áp dụng cho dòng điện định mức thấp, trong khi truyền động tự động cho phép sử dụng dòng điện định mức cao hơn.
- Móc bảo vệ: Được chia thành 2 loại là điện từ và rơ-le nhiệt, nhằm bảo vệ thiết bị khỏi tình trạng quá tải và ngắn mạch.
- Hộp dập hồ quang: Có 2 kiểu thiết kế là nửa kín và nửa hở. Kiểu nửa kín được lắp trong vỏ kín của aptomat với lỗ thông hơi, trong khi kiểu nửa hở thích hợp cho điện áp vượt quá 1000V.
- Vỏ aptomat: Được cấu tạo từ nhựa chất lượng cao nhằm đảm bảo độ bền và bảo vệ các bộ phận bên trong.

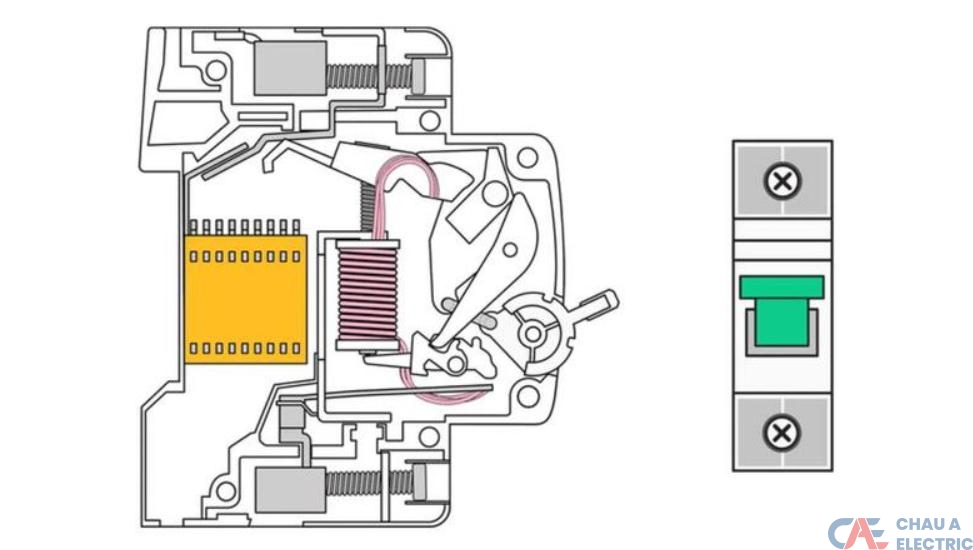

Thành phần cấu tạo của aptomat 1 pha
Xem ngay: Thiết bị đóng cắt mạch điện là gì? Chức năng và phân loại
3. Các loại aptomat 1 pha phổ biến
3.1. Phân loại theo số cực
Aptomat 1 pha được phân thành 2 loại chính:
- Aptomat 1 pha 2 cực là thiết bị bảo vệ cho cả dây pha và dây trung tính. Nó thường được sử dụng trong các hệ thống điện 1 pha.
- Aptomat 1 pha 1 cực chỉ bảo vệ cho dây pha. Nó thường được tìm thấy trong các hệ thống điện 1 pha, đặc biệt là trong các tủ điện bảo vệ cho đường dây chiếu sáng và ổ cắm.

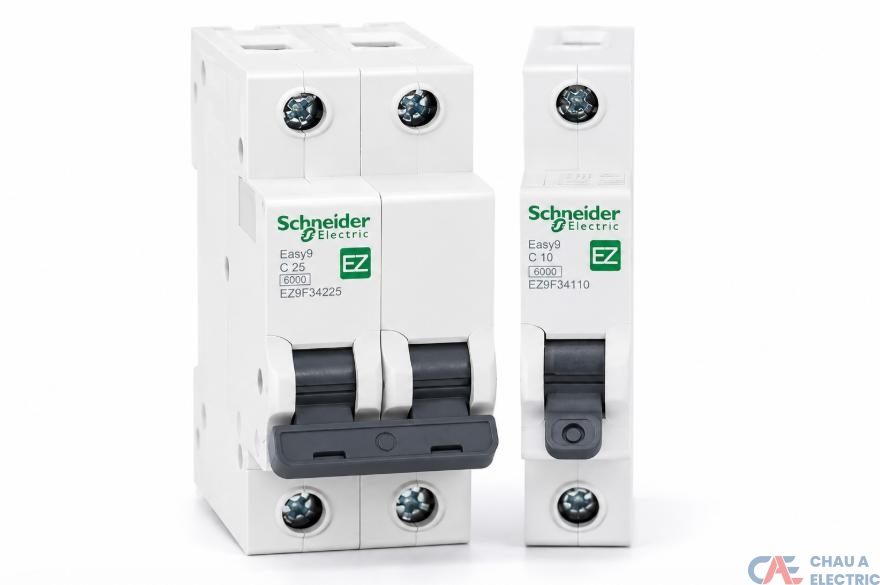

Phân loại aptomat 1 pha theo số cực
3.2. Phân loại theo chức năng
Dựa vào chức năng bảo vệ, aptomat 1 pha được phân loại thành nhiều loại khác nhau:
- MCB (Cầu dao tự động mini): Bảo vệ khỏi tình trạng quá tải và ngắn mạch, thường được sử dụng trong gia đình.
- RCCB (Cầu dao tự động chống dòng rò): Đảm bảo bảo vệ chống lại dòng điện rò, giúp ngăn ngừa nguy cơ bị điện giật.
- RCBO: Kết hợp cả chức năng của MCB và RCCB, cung cấp khả năng bảo vệ toàn diện.
- MCCB: Là loại aptomat lớn, có khả năng chịu tải cao hơn MCB, thường được áp dụng trong các hệ thống điện công suất lớn.
Mỗi loại aptomat sẽ phục vụ cho các nhu cầu sử dụng khác nhau, từ cơ bản đến phức tạp.
Tìm hiểu thêm: So sánh MCCB và ACB: Điểm khác biệt và cách lựa chọn phù hợp
4. Nguyên lý hoạt động của aptomat 1 pha
Aptomat 1 pha hoạt động dựa trên nguyên lý tự động ngắt mạch khi phát hiện dòng điện vượt quá mức an toàn. Khi hệ thống hoạt động bình thường, các móc bảo vệ vẫn giữ nguyên trạng thái đóng, cho phép dòng điện đi qua. Khi xảy ra tình trạng quá tải hoặc ngắn mạch, dòng điện tăng đột ngột sẽ tạo ra một từ trường, tác động đến lò xo để ngắt kết nối và ngăn chặn dòng điện ngay lập tức.
Với chức năng chống rò rỉ điện, aptomat sẽ so sánh giữa dòng điện của dây nóng và dây trung tính. Nếu có sự chênh lệch vượt quá giới hạn cho phép, thiết bị sẽ tự động ngắt điện để bảo đảm an toàn. Nguyên lý này giúp nhanh chóng phát hiện tình trạng rò rỉ điện, giảm thiểu nguy cơ gây ra tai nạn cho người sử dụng.
5. Ứng dụng của aptomat 1 pha
Aptomat 1 pha được áp dụng rộng rãi trong nhiều hệ thống điện nhờ tính năng linh hoạt và khả năng bảo vệ hiệu quả.
- Bảo vệ cho hệ thống điện trong các hộ gia đình như nhà phố, căn hộ và chung cư.
- Lắp đặt cho các thiết bị điện riêng lẻ như điều hòa, máy giặt, bình nước nóng và bếp điện.
- Sử dụng trong các văn phòng nhỏ và cửa hàng kinh doanh.
- Ứng dụng tại các xưởng sản xuất nhỏ hoặc trong hệ thống điện phụ trợ.
- Được dùng để phân chia và bảo vệ từng nhánh điện trong bảng điện tổng.

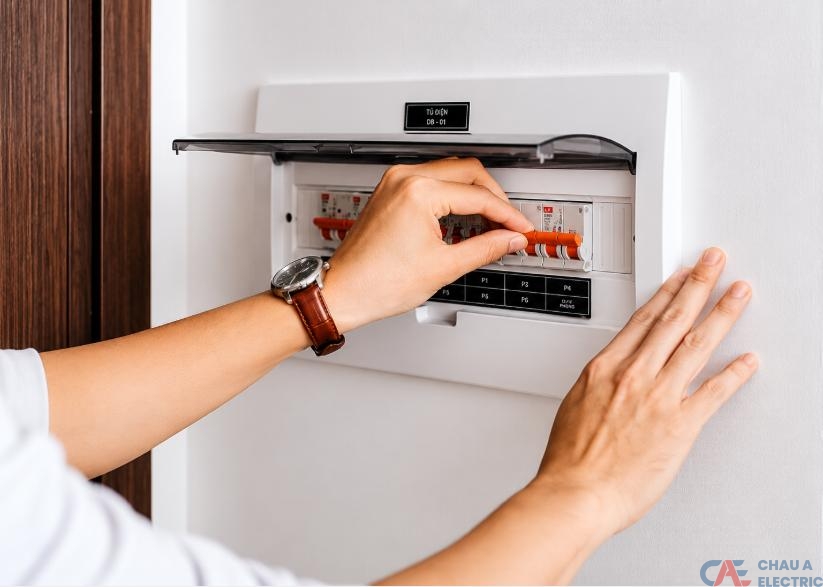

CB 1 pha được sử dụng phổ biến trong các hộ gia đình để đóng, ngắt và bảo vệ mạch điện
Tham khảo các loại aptomat chống giật tốt nhất gia đình nên sử dụng hiện nay
6. Lưu ý khi lắp aptomat 1 pha
Để đảm bảo aptomat 1 pha hoạt động hiệu quả và an toàn, cần chú ý một số vấn đề quan trọng trong quá trình lắp đặt.
- Chọn aptomat có dòng định mức phù hợp với công suất tiêu thụ.
- Cần lắp đặt đúng cách, đấu nối chính xác giữa dây pha và dây trung tính.
- Nên ưu tiên dùng sản phẩm chính hãng và chất lượng tốt.
- Lắp đặt aptomat ở nơi khô ráo, dễ dàng thao tác và kiểm tra.
- Thực hiện kiểm tra và bảo trì định kỳ để bảo đảm hoạt động ổn định.
Có thể quan tâm: Cầu chì và aptomat khác nhau như thế nào?
Vậy là bài viết này của Điện Châu Á đã chia sẻ đến bạn những thông tin về aptomat 1 pha là gì. Đây là thiết bị đóng ngắt mạch điện quan trọng trong điện dân dụng và được sử dụng phổ biến.
