Cáp chống nhiễu ngày càng trở nên thông dụng trong các nhà máy, công ty, văn phòng… nhờ vào tính ổn định và chất lượng đường truyền. Tuy vậy, không phải ai cũng hiểu rõ cáp chống nhiễu là gì và các ký hiệu trên vỏ cáp tín hiệu chống nhiễu có ý nghĩa ra sao. Hãy cùng Điện Châu Á khám phá chi tiết về cấu trúc, công dụng và ứng dụng của cáp chống nhiễu trong thực tế ở bài viết này.
1. Cáp chống nhiễu là gì?
Cáp điều khiển chống nhiễu, còn được gọi là cáp tín hiệu chống nhiễu hoặc cáp chống nhiễu, là loại cáp được thiết kế với cấu tạo đặc biệt nhằm hạn chế tác động của nhiễu điện từ trong quá trình truyền tín hiệu.
Nhờ được trang bị lớp lưới đồng chống nhiễu, loại cáp này phù hợp với các môi trường có mức bức xạ điện từ cao như nhà máy và khu công nghiệp, giúp tín hiệu được truyền tải ổn định hơn.

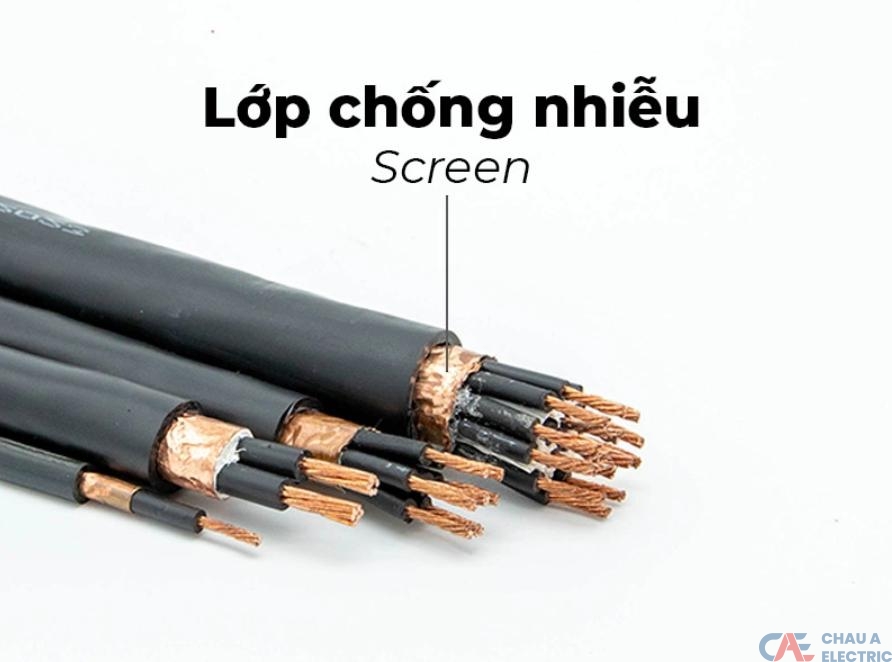

Cáp chống nhiễu là loại cáp điện có tích hợp lớp lưới đồng hoặc lá nhôm giúp ngăn chặn nhiễu điện từ
Xem thêm: Cáp điện kế là gì? Cấu tạo, phân loại và cách lựa chọn phù hợp
2. Cấu tạo của cáp chống nhiễu
Cấu trúc của cáp chống nhiễu bao gồm các thành phần: lõi dẫn, lớp bọc lót và vỏ bọc.
Lõi dẫn:
- Lõi dây có thể được làm từ đồng hoặc hợp kim đồng và nhôm, tùy vào tiêu chuẩn và chất lượng sản xuất.
- Số lượng lõi dây có sự khác biệt giữa các mã sản phẩm.
- Có một lõi tiếp địa có màu xanh vàng trong dây.

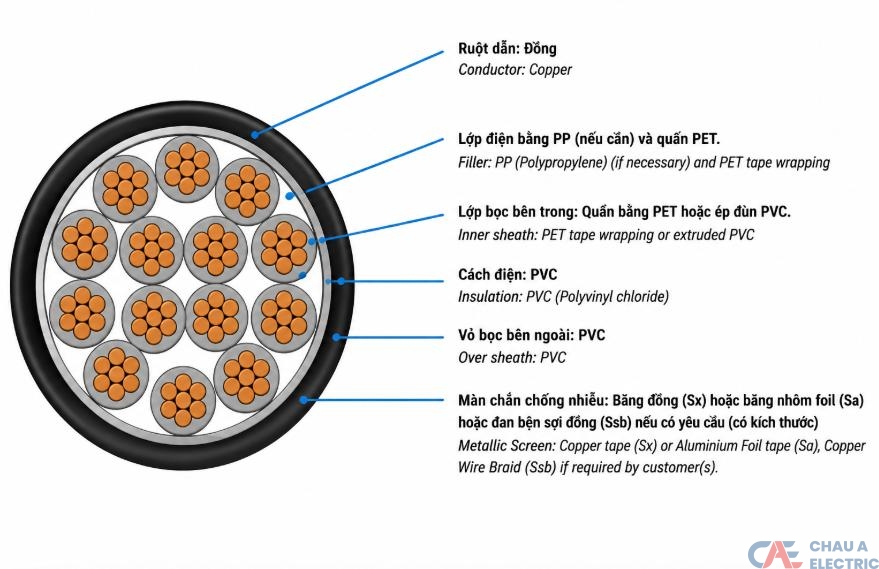

Thành phần cấu tạo của cáp tín hiệu chống nhiễu
Lớp bọc lót:
Phần này thường được làm từ vật liệu cách điện như Polyethylene hoặc PVC, bao gồm các lưới bện đơn hoặc đôi, thường là nhôm hoặc đồng có mạ thiếc.
Vỏ bọc:
- Phần bên ngoài của cáp chống nhiễu được làm từ vật liệu Polyethylene liên kết ngang (XLPE) hoặc nhựa PVC.
- Trên lớp bọc cách điện PVC màu xám, thông tin về số lõi, tiết diện và độ dài được in rõ ràng.
- Lớp vỏ bọc lõi đồng được làm từ PVC màu đen và có đánh số tương ứng.
- Lớp chống nhiễu sử dụng bạc để giảm thiểu ảnh hưởng của sóng từ trường từ môi trường lên cáp.
- Lớp lưới chịu lực thường là lưới dệt từ đồng hoặc hợp kim để tăng cường khả năng chịu lực và giảm nhiễu.
3. Cáp chống nhiễu hoạt động như thế nào?
Cáp chống nhiễu hoạt động bằng cách sử dụng một lớp chắn kim loại (lưới đồng hoặc lá nhôm) bao quanh các lõi dẫn bên trong. Lớp chắn này có tác dụng ngăn chặn các sóng nhiễu điện từ (EMI) từ môi trường bên ngoài xâm nhập vào cáp.
Đồng thời, khi được nối đất đúng kỹ thuật, lớp chắn sẽ dẫn các dòng nhiễu xuống đất, giúp tín hiệu truyền bên trong luôn ổn định, chính xác và hạn chế tình trạng mất hoặc sai lệch dữ liệu.
Tham khảo: Cáp điều khiển là gì? Cấu tạo và các loại cáp điều khiển phổ biến
4. Các loại cáp chống nhiễu phổ biến
Cáp tín hiệu chống nhiễu được sản xuất với nhiều cấu trúc khác nhau nhằm đáp ứng các yêu cầu về mức độ chống nhiễu và điều kiện sử dụng.
Một số cách phân loại phổ biến gồm:
4.1. Phân loại theo lớp chống nhiễu
Tùy theo yêu cầu bảo vệ, cáp tín hiệu có thể được thiết kế với 1, 2 hoặc nhiều lớp chống nhiễu.
- Cáp 1 lớp chống nhiễu: Lõi dẫn được bao bọc bởi lớp nhôm chống nhiễu, kết hợp với dây thoát nhiễu (dây mass) để hỗ trợ nối đất và tăng cường khả năng bảo vệ. Tùy từng sản phẩm, cáp có thể được bổ sung thêm các lớp vật liệu như mica hoặc XLPE.
- Cáp 2 lớp chống nhiễu: Ngoài lớp nhôm bên trong, cáp được bổ sung thêm lớp lưới kim loại bên ngoài, thường được làm từ các sợi đồng nhỏ mạ thiếc. Cấu trúc này giúp tăng khả năng chống nhiễu và bảo vệ cơ học cho cáp.
- Cáp nhiều lớp chống nhiễu: Một số loại cáp được thiết kế với 3 hoặc nhiều lớp bảo vệ để sử dụng trong môi trường có mức nhiễu điện từ cao. Với cáp điều khiển nhiều cặp vặn xoắn, từng cặp dây cũng có thể được bọc riêng bằng lớp nhôm nhằm tăng khả năng chống nhiễu cho từng mạch tín hiệu.
4.2. Phân loại theo thông số kỹ thuật của lõi dẫn
Cáp tín hiệu chống nhiễu còn được phân loại dựa trên tiết diện và số lượng lõi dẫn, chẳng hạn:
- Tiết diện lõi: 12AWG, 14AWG, 16AWG, 18AWG, 20AWG, 22AWG, 24AWG hoặc 0,2 mm², 0,5 mm², 1,0 mm², 1,5 mm², 2,0 mm², 2,5 mm²,…
- Số lượng lõi: Từ 1, 2, 3 lõi đến 30 lõi.
- Cáp cặp vặn xoắn: 1 Pair (2 lõi), 2 Pair (4 lõi), 3 Pair (6 lõi), 4 Pair (8 lõi),…
Thông số lõi dẫn ảnh hưởng trực tiếp đến khả năng truyền tín hiệu. Lõi có tiết diện lớn thường giúp giảm suy hao và hỗ trợ truyền tín hiệu ở khoảng cách xa hơn, trong khi số lượng lõi cần được lựa chọn dựa trên yêu cầu kết nối của từng hệ thống.
4.3. Phân loại theo cấu trúc lõi
Dựa vào cách bố trí lõi dẫn, cáp tín hiệu chống nhiễu được chia thành 2 loại chính:
- Cáp tín hiệu vặn xoắn: Các dây dẫn được xoắn thành từng cặp với nhau.
- Cáp tín hiệu không vặn xoắn: Các lõi dẫn được bố trí song song, tương tự cấu trúc của một số loại dây cáp điện thông thường.
Trong đó, cáp cặp dây vặn xoắn có khả năng hạn chế ảnh hưởng của nhiễu tốt hơn. Khi nhiễu tác động lên cả hai dây, mức điện áp trên chúng thường thay đổi tương đồng, giúp duy trì sự chênh lệch điện áp và đảm bảo độ chính xác của tín hiệu truyền tải.

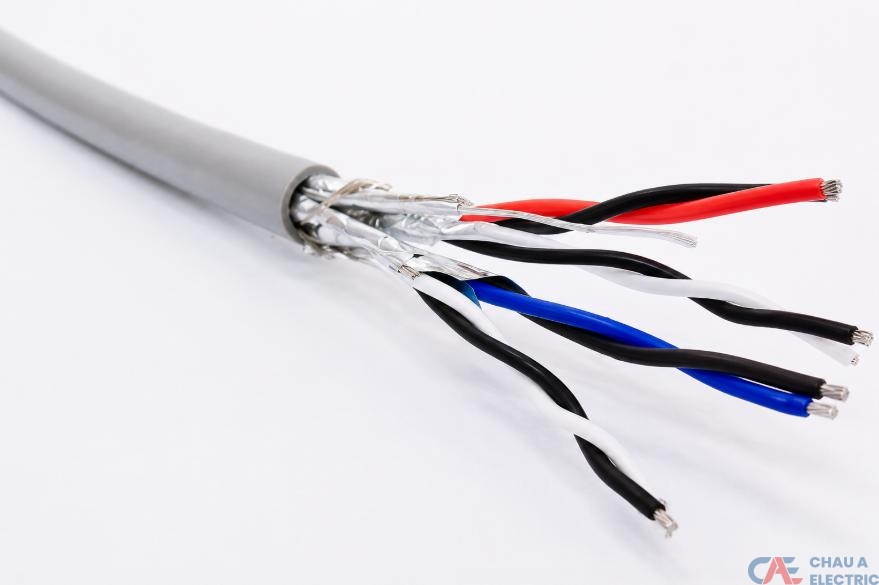

Cáp tín hiệu vặn xoắn
Xem thêm: Dây điện 1 lõi và dây điện nhiều lõi: Nên dùng loại nào?
4.4. Phân loại theo mục đích sử dụng
Dựa vào chức năng và hệ thống ứng dụng, cáp chống nhiễu có thể được chia thành các nhóm chính:
- Cáp tín hiệu chống nhiễu: Dùng để truyền tín hiệu analog hoặc digital trong các hệ thống đo lường, cảm biến và điều khiển. Khả năng chống nhiễu giúp hạn chế sai lệch và đảm bảo tín hiệu truyền ổn định.
- Cáp điều khiển chống nhiễu: Được sử dụng để kết nối các thiết bị điều khiển, tủ điện, máy móc và hệ thống tự động hóa công nghiệp. Loại cáp này thường có nhiều lõi, phù hợp với các hệ thống cần truyền nhiều tín hiệu cùng lúc.
- Cáp truyền thông chống nhiễu: Dùng trong các hệ thống mạng công nghiệp và truyền dữ liệu theo các chuẩn như RS485, RS422, PROFIBUS hoặc Modbus. Cáp giúp hạn chế nhiễu điện từ và đảm bảo dữ liệu được truyền chính xác.
- Cáp âm thanh chống nhiễu: Được sử dụng trong hệ thống âm thanh, micro và các thiết bị thu phát tín hiệu. Lớp chống nhiễu giúp giảm tiếng ù, nhiễu nền và các tạp âm trong quá trình truyền tín hiệu.
- Cáp chống nhiễu cho hệ thống đo lường: Dùng để kết nối cảm biến, thiết bị đo và bộ điều khiển trong các hệ thống yêu cầu độ chính xác cao, đặc biệt là trong công nghiệp và phòng thí nghiệm.
Tìm hiểu thêm: Cáp chống cháy là gì? Cấu tạo và ứng dụng của cáp chống cháy
5. Đặc điểm của cáp điều khiển chống nhiễu
Cáp điều khiển chống nhiễu được sử dụng để truyền thông tin với tần số 50Hz, điện áp 0,6/1kV và thường được lắp đặt một cách cố định. Cáp này có khả năng chịu nhiệt tối đa khoảng 70 độ C.
Ngoài ra, có một số đặc điểm khác của loại cáp này mà mọi người có thể tìm hiểu thêm về cáp chống nhiễu như sau:
- Lớp băng thép có tác dụng bảo vệ cáp khỏi bị đứt.
- Lớp đồng giúp chống nhiễu cho cáp.
- Thiết kế của cáp được tối ưu hóa nhằm ngăn chặn sự tấn công từ động vật gặm nhấm, giảm thiểu nguy cơ ăn mòn.
- Cáp có khả năng chống nhiễu sóng điện từ và từ các thiết bị điện tử trong môi trường công nghiệp nhờ vào lớp bảo vệ được làm từ vật liệu chống nhiễu như lưới đồng, lá chắn kim loại hoặc các chất liệu chống nhiễu khác để bảo vệ tín hiệu.
- Độ tin cậy và ổn định: Cáp chống nhiễu được chế tạo để đảm bảo tín hiệu truyền tải không bị gián đoạn và đáng tin cậy trong điều kiện công nghiệp, yêu cầu các vật liệu và cấu trúc có chất lượng cao để duy trì hoạt động liên tục.
- Chịu đựng và bền bỉ trong môi trường khắc nghiệt như nhiệt độ cao, độ ẩm, hóa chất và va chạm.
6. Ứng dụng của cáp chống nhiễu
Cáp chống nhiễu được sử dụng phổ biến trong nhiều lĩnh vực công nghiệp như tự động hóa, điện tử, năng lượng, ô tô, y tế và nhiều ngành khác.
- Hệ thống âm thanh: Đảm bảo tín hiệu âm thanh được truyền đi một cách rõ ràng, không bị biến dạng hay nhiễu từ môi trường xung quanh.
- Hệ thống camera giám sát: Đảm bảo hình ảnh và tín hiệu điều khiển được truyền tải sắc nét, không bị tác động bởi nguồn nhiễu điện từ.
- Điều khiển tự động hóa công nghiệp: Được ứng dụng trong dây chuyền sản xuất, hệ thống robot, biến tần, PLC để truyền dẫn tín hiệu điều khiển chính xác, giúp máy móc hoạt động ổn định.
- Hệ thống báo cháy và an ninh: Đảm bảo hệ thống báo cháy hoạt động hiệu quả, không bị gián đoạn bởi nhiễu điện từ.
- Truyền dữ liệu và viễn thông: Gửi dữ liệu nhạy cảm trong các mạng máy tính và hệ thống viễn thông với độ chính xác cao.
- Thiết bị y tế: Đảm bảo tín hiệu y tế không bị tác động bởi nhiễu, từ đó nâng cao độ chính xác và an toàn trong chẩn đoán và điều trị.
- Hệ thống tòa nhà: Được ứng dụng trong các hệ thống điều khiển trung tâm, điều hòa không khí và thang máy để đảm bảo hoạt động liên tục và ổn định.

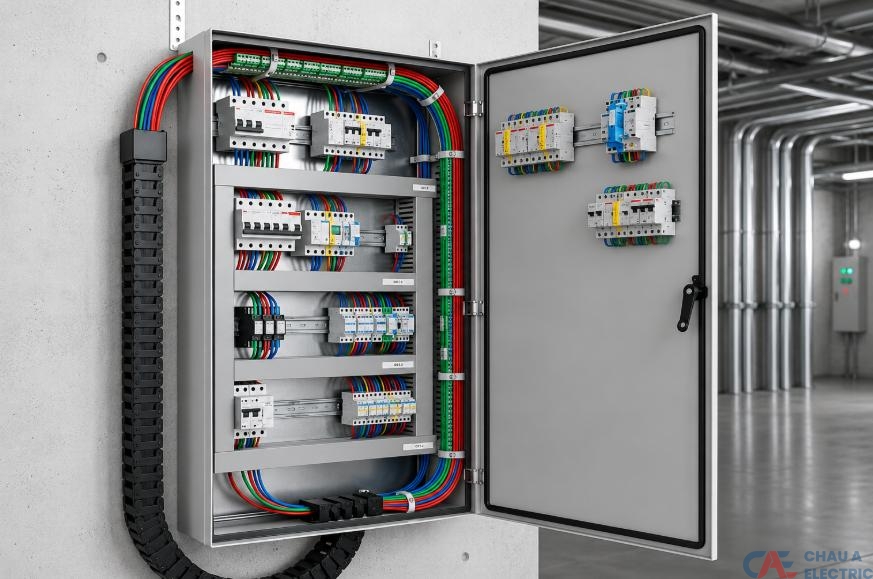

Cáp chống nhiễu được sử dụng rộng rãi để truyền dẫn tín hiệu
Tham khảo: Dây điện dân dụng: Khái niệm, phân loại và ứng dụng thực tế
7. Cách lựa chọn cáp chống nhiễu phù hợp
Khi chọn cáp tín hiệu chống nhiễu, cần xem xét các yếu tố sau:
- Số lượng lõi dẫn (đối với lõi xếp thẳng), số cặp dây (đối với cặp dây xoắn).
- Kích thước lõi dẫn (14AWG, 16AWG, 18AWG, 20AWG, 22AWG, 24AWG hoặc 0.5mm2, 0.75mm2, 1.0mm2, 1.5mm2, 2.0mm2,…).
- Yêu cầu về khả năng chống nhiễu (phù hợp với môi trường có độ nhiễu cao).
- Yêu cầu về cấu trúc, khả năng hoạt động trong điều kiện môi trường (chôn trực tiếp, luồn cống, treo ngoài trời, chống cháy, chuyển động,…).
- Xác định yêu cầu và đặc tính của hệ thống truyền tín hiệu theo giao thức hoặc phương thức giao tiếp (RS232, RS422, RS485).
Việc sử dụng cáp chống nhiễu không đáp ứng tiêu chuẩn kỹ thuật sẽ dẫn đến sự không ổn định và không chính xác cho hệ thống (hệ thống âm thanh bị rè, hệ thống báo cháy không hoạt động khi có sự cố, dữ liệu bị sai lệch, hệ thống điều khiển không chính xác,…).
8. Mua cáp chống nhiễu chính hãng tại Điện Châu Á
Điện Châu Á là nhà phân phối dây cáp điện chính hãng, cung cấp đa dạng các dòng cáp chống nhiễu phục vụ hệ thống điều khiển, tự động hóa, truyền tín hiệu và công nghiệp. Tại đây, khách hàng có thể dễ dàng lựa chọn sản phẩm từ nhiều thương hiệu uy tín như Cadivi, Lion, Daphaco, Sangjin, Thipha và Tài Trường Thành, đáp ứng đầy đủ các yêu cầu về chất lượng, độ bền và hiệu suất vận hành. Danh mục sản phẩm của Điện Châu Á bao gồm nhiều thương hiệu cáp điện chính hãng, phù hợp cho cả công trình dân dụng và công nghiệp.
Khi lựa chọn cáp chống nhiễu tại Điện Châu Á, khách hàng được cam kết:
- 100% sản phẩm chính hãng, đầy đủ chứng từ và nguồn gốc xuất xứ.
- Đa dạng thương hiệu và quy cách, đáp ứng nhiều nhu cầu lắp đặt khác nhau.
- Giá thành cạnh tranh, báo giá nhanh và minh bạch.
- Tư vấn kỹ thuật chuyên sâu, hỗ trợ lựa chọn đúng loại cáp theo từng ứng dụng.
- Nguồn hàng sẵn kho, giao hàng nhanh trên toàn quốc, giúp đảm bảo tiến độ công trình.
- Chính sách bảo hành theo tiêu chuẩn của nhà sản xuất, mang đến sự an tâm trong quá trình sử dụng.
Với kinh nghiệm trong lĩnh vực thiết bị điện công nghiệp và thiết bị điện dân dụng cùng mạng lưới phân phối nhiều thương hiệu uy tín, Điện Châu Á là địa chỉ đáng tin cậy để doanh nghiệp, nhà thầu và cá nhân lựa chọn các sản phẩm cáp chống nhiễu chất lượng, đảm bảo an toàn và hiệu quả cho mọi hệ thống điện. Liên hệ Điện Châu Á 0918 39 30 93 ngay hôm nay để được tư vấn và báo giá cáp chống nhiễu chính hãng, chất lượng với mức giá cạnh tranh.
Cửa hàng Điện Châu Á chuyên phân phối cáp điện chống nhiễu chất lượng
Có thể bạn quan tâm: Phân biệt dây dẫn điện và dây cáp điện
Ở trên là một số thông tin mà Điện Châu Á đã tổng hợp về cáp điều khiển chống nhiễu. Nếu bạn có bất kỳ câu hỏi nào hoặc cần biết thêm thông tin nào hãy liên hệ ngay để 0918 39 30 93 chúng tôi đồng hành cùng bạn trong mọi công trình!
