Thông Tin Sản Phẩm

PFR Series là dòng Bộ Điều Khiển Tụ Bù loại gắn trên Mặt Tủ Điện

– Gồm có các cấp:
+ 6 cấp PFR60-415(220)-50
+ 8 cấp PFR80-415(220)-50
+ 12 cấp PFR120-415(220)-50
+ 14 cấpPFR140-415(220)-50

  • Sử dụng bộ vi xử lý điều khiển đóng ngắt tự động thông minh
  • Tự động xác lập hệ số C/K hoặc cài đặt bằng tay
  • Tự động điều chỉnh cực tính của biến dòng (CT)
  • Thông số hiển thị: Hệ số COSφ ; Dòng thứ cấp; Báo lỗi; Thành phần sóng hài (THD)
  • Hiển thị SỐ bằng LED 7 đoạn
  • 4 chế độ cài đặt đóng ngắt: Auto / Auto Rotate / 4-quadrant / Manual
  • Cấp cuối cùng có thể cài đặt thành tiếp điểm cảnh báo (Alarm) khi có sự cố
    hoặc tiếp điểm cho quạt (Fan) làm mát
  • Bảo vệ và cảnh báo khi: Quá /Thấp áp; Quá /Thấp dòng; Quá /Thấp hệ số COSφ
  • Cài đặt giới hạn sóng hài bậc cao (THD Limit)
  • Nguồn điện điều khiển (L-L): 220VAC – 240VAC / (L-L): 380VAC – 415VAC
  • Đáp ứng tiêu chuẩn IEC 61000-6-2, KEMA
  • Kích thước (h x w x d): 144 x 144 x 90 mm

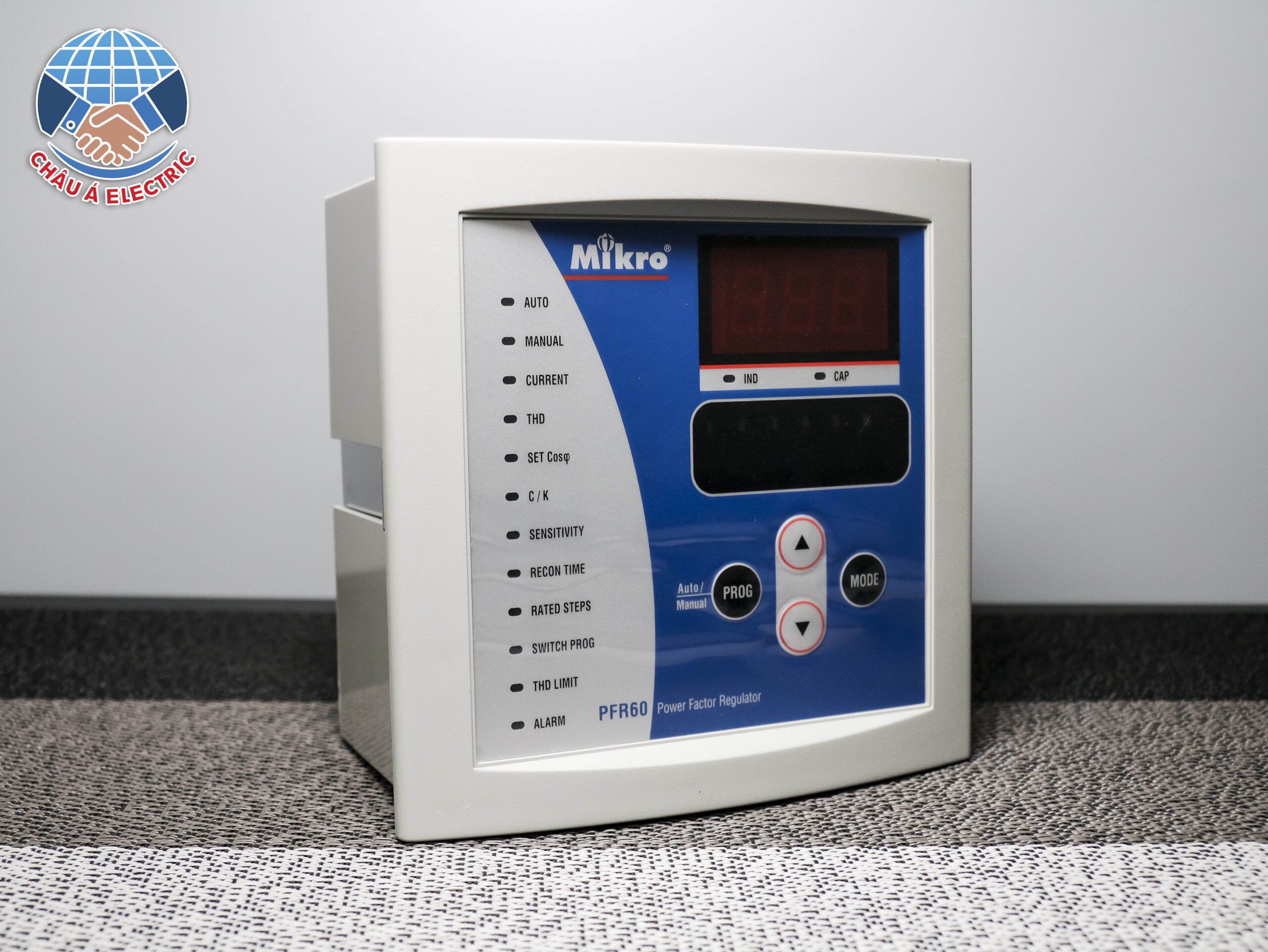

PFR Series MIKRO

Bộ Điều Khiển Tụ Bù PFR Series MIKRO là gì?

Bộ Điều Khiển Tụ Bù PFR Series MIKRO là một trong các bộ điều khiển bù công suất phản kháng của thương hiệu MIKRO của Malaysia với chất lượng ổn định và đa dạng.tại Việt Nam, thương hiệu này khá phổ biến bởi giá thành phải chăng và chất lượng được đánh giá là ổn so với thị trường.

Phân loại bộ điều khiển tụ bù Mikro

– PFR140: Bộ điều khiển tụ bù Mikro 14 cấp, kích thước mặt 144×144 (dập lỗ 138×138)

– PFR120: Bộ điều khiển tụ bù Mikro 12 cấp, kích thước mặt 144×144 (dập lỗ 138×138)

– PFR80: bộ điều khiển tụ bù Mikro 8 cấp, kích thước mặt 144×144 (dập lỗ 138×138)

– PFR60: Bộ điều khiển tụ bù Mikro 6 cấp, kích thước mặt 144×144 (dập lỗ 138×138)

Cấu tạo, chức năng

Bộ điều khiển tụ bù Mikro được thiết kế theo hướng tối ưu nhất, được giám sát liên tục để kiểm soát được sự tiêu hao công suất phản kháng của hệ thống. Từ đó có thể tính toán được chương trình tích hợp sẵn và bù phản kháng bằng cách đóng, ngắt lần lượt các cấp tụ điện.

Bộ điều khiển này có chức năng thông minh, giúp cải tiến khả năng đóng cắt lặp lại và đảm bảo được hệ số công suất mong muốn, nâng cao tuổi thọ cho contactor và tụ bù.

Chức năng của bộ điều khiển

  • Chức năng đo lường: Hệ số dòng điện, công suất, độ méo dạng THD
  • Chức năng điều chỉnh, cài đặt thông số: Độ nhạy, hệ số công suất, thời gian đóng lặp lại
  • Chức năng cảnh báo, còi báo động, ngõ ra là đèn.

Hướng dẫn lắp đặt bộ điều khiển tụ bù Mikro

  • Bước 1: Lưu ý kích thước dập lỗ cho các bộ điều khiển tụ bù Mikro. Có thể tham khảo thông số trên bảng hướng dẫn đi kèm sản phẩm hoặc phần liệt kê trên Model.
  • Bước 2: Lựa chọn mức điện áp phù hợp cho tủ. Điện thường sử dụng ở Việt Nam là 220V/380V. Chính vì thế, ta có thể chọn loại điện áp 220V hoặc 415V. Nên nhớ nếu sử dụng điện áp 220V thì điện cấp đầu vào cũng phải sử dụng 220V (dùng điện 380V sẽ bị chập cháy). Nếu sử dụng điện áp 415V thì điện áp cấp vào điện áp dây. Nếu bạn sử dụng điện 3 pha thì bắt buộc phải dùng nguồn nuôi 220VAC.
  • Bước 3: Lựa chọn sơ đồ để đấu dây theo hướng dẫn đi kèm và phụ thuộc vào các trường hợp khác nhau.
