Thông Tin Sản Phẩm

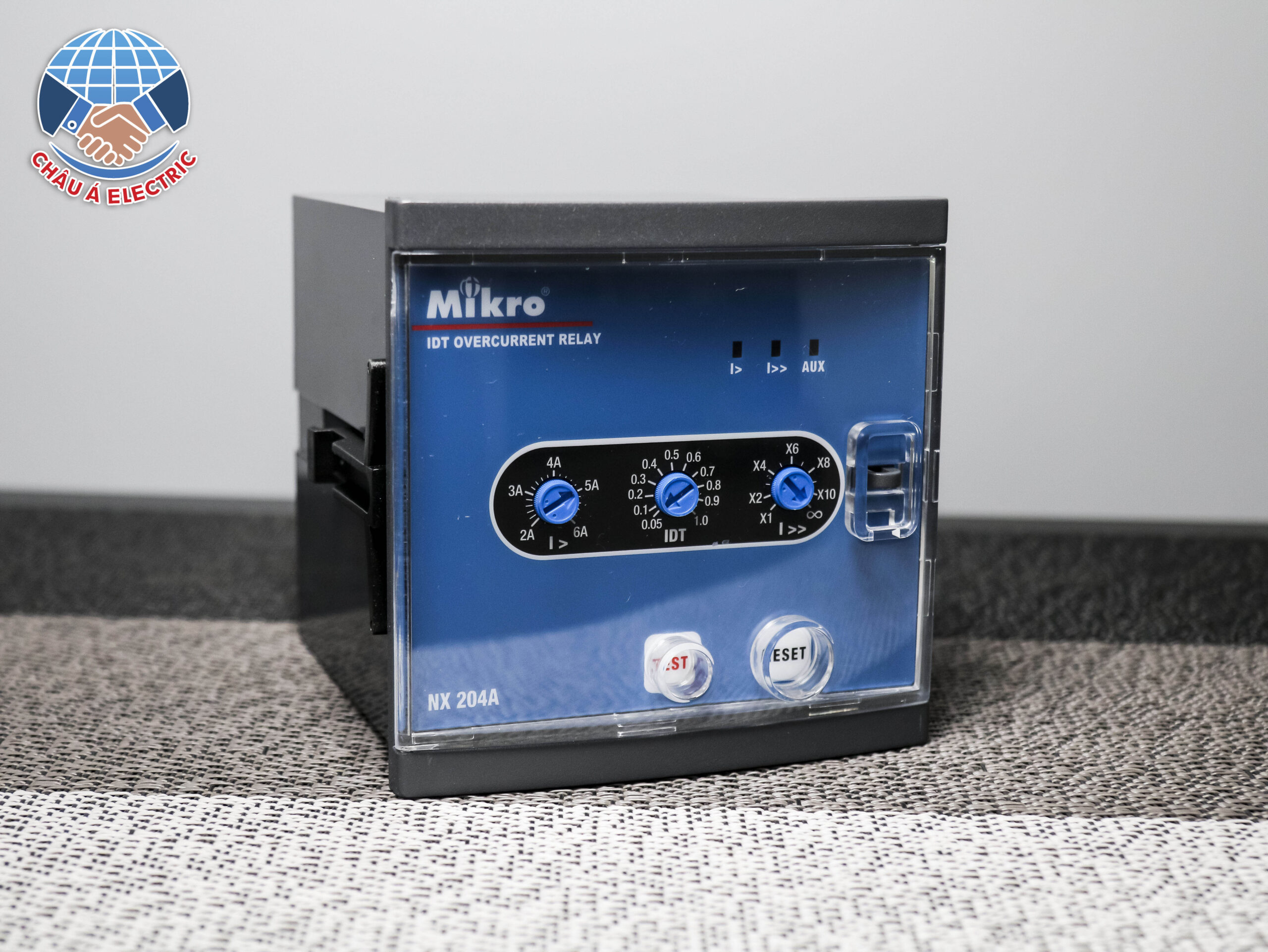

NX204A-240A là Relay Bảo Vệ Quá Dòng (Over Current Relay) loại gắn Mặt Tủ Điện

  • Hiển thị nguồn và trạng thái hoạt động bằng LED
  • Cài đặt thông số bằng núm xoay
  • Dòng định mức: 5A; Nguồn cung cấp: 198 đến 265 VAC
  • Reset bằng tay; 1 tiếp điểm ngõ ra
  • Cài đặt mức tác động thấp (Low-set):
    + Dòng quá tải: I> = 2A – 6A (tức là 40% đến 120%)
    + Thời gian tác động: Một đặc tuyến thời gian nghịch đảo (IDT)
    IDT Inverse . Hệ số thời gian TM = 0.05 -1
  • Cài đặt mức tác động cao (High-set):
    + Dòng ngắn mạch: I> = (1 – 10) x I> hoặc Vô hiệu hóa (cài ꝏ)
    + Thời gian tác động: t>> = tức thời
  • Kích thước (h x w x d): 96 x 96 x 110 mm

NX204A MIKRO e1654247746152

NX204A-240A MIKRO

Relay bảo vệ quá dòng là gì?

Quá dòng chính là một hiện tượng dòng điện xoay chiều chạy qua các phần từ trong một hệ thống điện vượt qua giá trị dòng điện đã được cài đặt. Hiện tượng quá dòng xảy ra khi mạch điện quá tải, ngắn đoạn hoặc xảy ra sự cố điện. Để tránh khỏi những tai nạn điện và bảo vệ được những bộ phận quan trọng trong hệ thống điện chúng ta cần lắp điện relay.

Nguyên lý hoạt động relay bảo vệ quá dòng

Khi có một dòng điện chạy qua rơ le, dòng điện này sẽ chạy qua một cuộn dây ở bên trong relay và tạo thành một từ trường hút. Từ trường hút này sẽ tác dụng lên trên một đòn bẩy ở bên trong rơ le và làm đóng hoặc mở các tiếp điểm điện để làm thay đổi trạng thái của rơ le.

Nói đơn giản là rơ le cũng giống như là một cánh cửa trung gian cho phép dòng điện có thể chuyển đổi qua lại giữa các phần từ. Cũng giống như một công tắc gián tiếp có thể đóng mở dòng điện và không làm hư hỏng các phần từ ở sau relay và còn có thể chịu được dòng điện cực lớn.

Hoặc chính xác hơn nó giống như một chiếc đòn bẩy trung gian, để cho nó có một dòng điện nhỏ xíu có thể đóng tắt một dòng điện lớn hơn nhiều mà không cần nối tiếp dòng điện như một cái công tắc.

Công dụng của relay bảo vệ quá dòng

Đây là một công cụ bảo vệ nguồn điện của bạn bằng các bảo vệ quá dòng và bảo vệ thấp dòng thông qua việc chuyển đổi trạng thái của dòng điện.

Relay bảo vệ quá dòng chính là một loại giám sát khi dòng điện ngắn mạch như bị lỗi pha, chạm đất và winding. Không nên bảo vệ hoạt động cho các dòng điện khi mới bắt đầu, quá dòng cho phép và dòng điện dâng cao,… Và để đạt được điều này thì thời gian trễ cần được cung cấp (đối với trường hợp rơ le nghịch đảo)

Việc bảo vệ quá dòng điện nên có sự phối hợp cùng với các relay bảo vệ quá dòng lân cận. Và rơ le quá dòng giống như là một yếu tố cơ bản để bảo vệ quá dòng.

Chức năng của relay bảo vệ quá dòng

Khi phát hiện ra điều gì bất thường xảy ra trong dòng điện, relay bảo vệ quá dòng sẽ:

  • Cô lập một phần dòng điện bị lỗi ở trong hệ thống
  • Tốc độ hoạt động nhanh góp phần giảm thiểu được thiệt hại và nguy hiểm đến con người
  • Phân biệt, cô lập chỉ phần bị lỗi
  • Độc lập và đáng tin cậy
  • An toàn và ổn định
  • Giúp giảm chi phí bảo vệ và chống lại các mối nguy hiểm tiềm tàng
