Bộ điều khiển tụ bù – SHIZUKI

Bộ điều khiển tụ bù SHIZUKI là thiết bị được sử dụng trong tủ tụ bù tự động, hỗ trợ điều khiển đóng cắt các cấp tụ theo nhu cầu của hệ thống điện. Cùng Điện Châu Á tìm hiểu đặc điểm và ứng dụng của bộ điều khiển tụ bù SHIZUKI qua bài viết dưới đây.

1. Giới thiệu tổng quan về bộ điều khiển tụ bù SHIZUKI

Bộ điều khiển tụ bù Shizuki là một thiết bị điều khiển chính trong hệ thống tụ bù điện, có chức năng tự động duy trì hệ số công suất cosφ ở mức tối ưu, giúp giảm thiểu tổn thất điện năng và tránh bị phạt vì công suất phản kháng.

Với thiết kế nhỏ gọn và kích thước tiêu chuẩn 144 × 144 mm, bộ điều khiển tụ bù Shizuki thuận tiện khi lắp đặt trên panel tủ điện. Thiết bị phù hợp với nhiều hệ thống điện hạ thế tại nhà máy, xưởng sản xuất, tòa nhà và trạm biến áp.

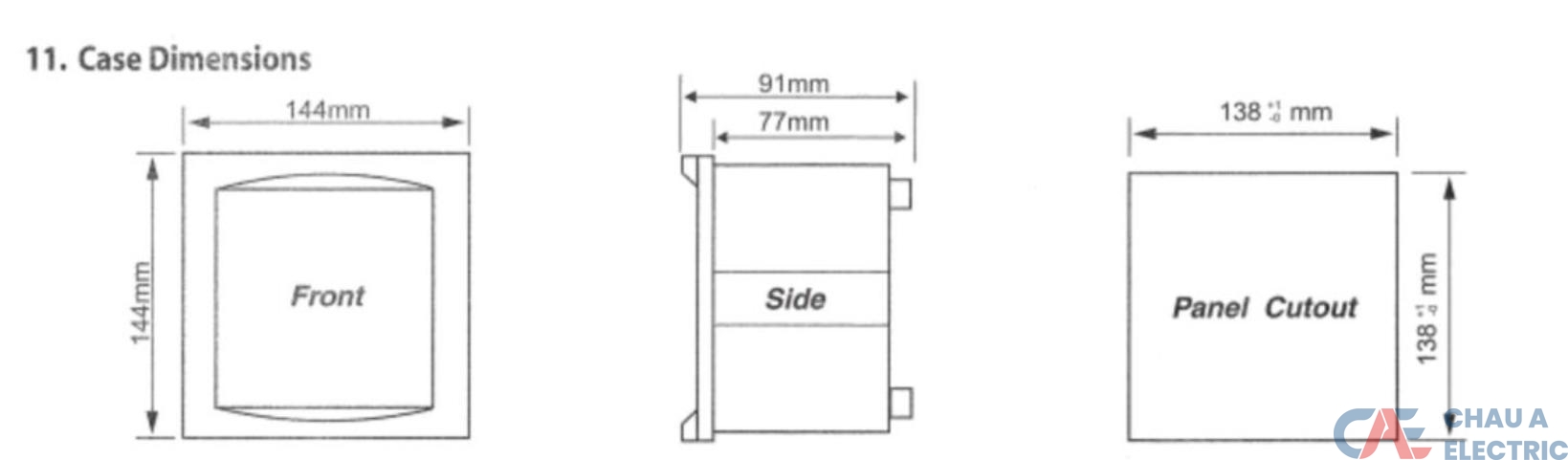

Kích thước bộ điều khiển tụ bù Shizuki

1.1. Thông số kỹ thuật

• Xuất xứ: Nhật Bản
• Số lượng cấp điều khiển: 6 – 8 – 12 cấp
• Điện áp hoạt động: 240V/415V
• Kích thước ở mặt trước: 144 x 144 mm
• Chế độ vận hành: Tự động hoặc bằng tay (Auto/Manual)
• Thông số hiển thị bao gồm: Cos(phi), dòng điện, THD của dòng điện
• Chức năng bảo vệ bao gồm: Thiếu áp, quá áp, bù thiếu, bù lố, THD cao
• Cấp cuối có khả năng lập trình báo động và điều khiển quạt
• Tự động điều chỉnh hệ số C/K và số cấp định mức
• Tự động đổi chiều của biến dòng
• Có thể lập trình độ nhạy
• Tiêu chuẩn tương thích: IEC 61000-6-2
• Thường được lắp đặt đồng bộ với tụ bù Shizuki

1.2. Nguyên lý hoạt động

Bộ điều khiển tụ bù SHIZUKI hoạt động dựa trên việc đo lường hệ số công suất (cosφ) của hệ thống điện, từ đó xác định nhu cầu bù công suất phản kháng và điều khiển đóng hoặc cắt các cấp tụ tương ứng.

Quy trình hoạt động cơ bản gồm:

1. Nhận tín hiệu đo: Bộ điều khiển nhận tín hiệu dòng điện từ biến dòng CT và điện áp từ hệ thống để xác định trạng thái tải.
2. Tính toán hệ số công suất: Thiết bị phân tích các tín hiệu đo được và xác định hệ số công suất hiện tại của hệ thống.
3. So sánh với giá trị cài đặt: Hệ số công suất được so sánh với ngưỡng hoặc giá trị mục tiêu đã thiết lập trên bộ điều khiển.
4. Điều khiển các cấp tụ: Khi hệ thống thiếu công suất phản kháng, bộ điều khiển phát lệnh đóng các cấp tụ phù hợp. Khi nhu cầu bù giảm, thiết bị sẽ điều khiển cắt bớt các cấp tụ.
5. Theo dõi và điều chỉnh: Bộ điều khiển liên tục theo dõi tình trạng của hệ thống để điều chỉnh số cấp tụ đang hoạt động, hạn chế tình trạng bù thiếu hoặc bù dư.

Nhờ cơ chế tự động này, bộ điều khiển tụ bù SHIZUKI giúp duy trì hệ số công suất theo giá trị cài đặt và phối hợp với các thiết bị đóng cắt trong tủ tụ bù để đáp ứng nhu cầu bù công suất phản kháng của hệ thống.

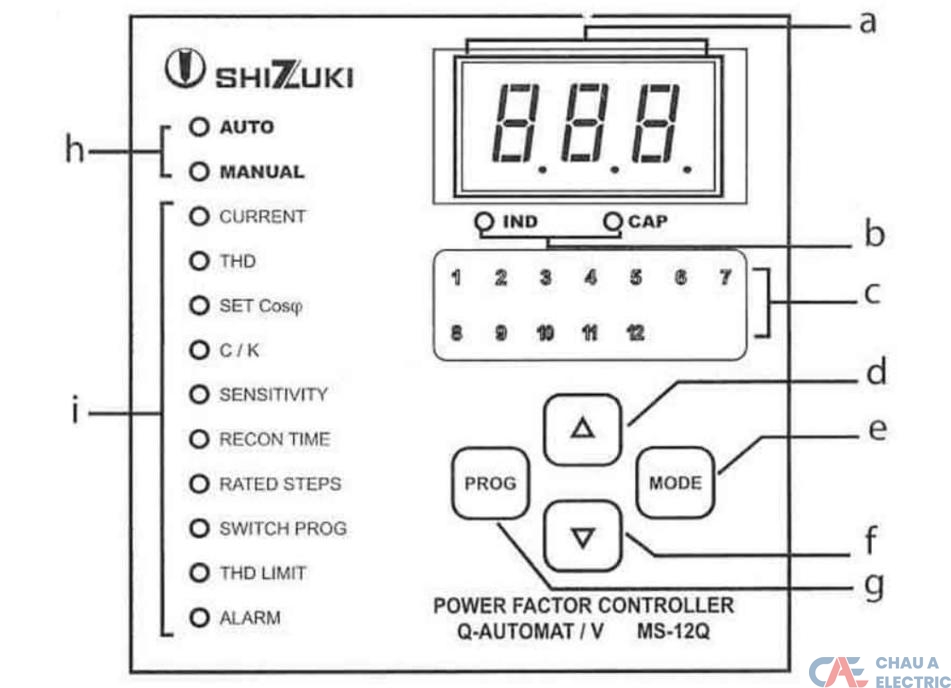

1.3. Giao diện và chức năng các phím điều khiển

Bộ điều khiển tụ bù Shizuki có giao diện trực quan, các đèn báo và phím chức năng được bố trí rõ ràng, hỗ trợ người dùng theo dõi thông số và cài đặt thiết bị thuận tiện.

1. 3 LED 7 đoạn: Hiển thị giá trị đo và các thông số cài đặt.
2. Đèn IND/CAP: Báo trạng thái công suất phản kháng, gồm cos chậm (IND) và cos nhanh (CAP).
3. Đèn báo từng cấp tụ: Hiển thị trạng thái đóng/cắt hoặc thông tin của từng cấp tụ.
4. Nút Up: Tăng giá trị cài đặt và chuyển đổi menu.
5. Nút MODE: Chuyển đổi giữa các menu hiển thị.
6. Nút Down: Giảm giá trị cài đặt và chuyển đổi menu.
7. Nút PROG: Truy cập và cài đặt các thông số vận hành.
8. Đèn Manual/Auto: Hiển thị chế độ điều khiển thủ công hoặc tự động.
9. Đèn báo thông số: Cho biết thông số đang được theo dõi hoặc cài đặt.

Nhờ cách bố trí trực quan, người vận hành có thể dễ dàng quan sát trạng thái, kiểm tra thông số và thực hiện cài đặt cho bộ điều khiển tụ bù Shizuki.

Giao diện màn hình và các nút chức năng của bộ điều khiển tụ bù Shizuki

1.4. Ứng dụng

Bộ điều khiển tụ bù Shizuki được sử dụng trong nhiều hệ thống điện có nhu cầu bù công suất phản kháng, như:

• Tủ tụ bù hạ thế tại nhà máy, xí nghiệp và cơ sở sản xuất.
• Hệ thống điện tòa nhà, khách sạn, trung tâm thương mại và các công trình dân dụng.
• Trạm biến áp và hệ thống phân phối điện.
• Hệ thống có phụ tải biến đổi, cần điều chỉnh công suất bù linh hoạt theo nhu cầu sử dụng điện.

2. Cách lựa chọn bộ điều khiển tụ bù SHIZUKI phù hợp

Để chọn bộ điều khiển tụ bù SHIZUKI phù hợp, cần xem xét các yếu tố chính sau:

• Số cấp điều khiển: Chọn model có số cấp phù hợp với số lượng cấp tụ trong tủ.
• Điện áp hệ thống: Kiểm tra điện áp làm việc và nguồn cấp của bộ điều khiển.
• Thông số biến dòng CT: Đảm bảo tỷ số CT tương thích với hệ thống điện và bộ điều khiển.
• Phụ tải thực tế: Với hệ thống có phụ tải thay đổi, nên lựa chọn bộ điều khiển có khả năng đóng/cắt các cấp tụ linh hoạt.
• Tính năng cần thiết: Xem xét các chức năng như hiển thị thông số, cảnh báo và giám sát hệ thống tùy theo nhu cầu sử dụng.
• Kích thước lắp đặt: Kiểm tra kích thước mặt cắt và vị trí lắp đặt để đảm bảo phù hợp với tủ điện.

3. Điện Châu Á – Địa chỉ cung cấp bộ điều khiển tụ bù SHIZUKI uy tín

Điện Châu Á cung cấp bộ điều khiển tụ bù SHIZUKI với nhiều lựa chọn phù hợp cho các hệ thống tủ tụ bù. Sản phẩm có thông tin kỹ thuật rõ ràng, giúp khách hàng dễ dàng lựa chọn theo số cấp điều khiển và yêu cầu của hệ thống.

Ngoài ra, Điện Châu Á cung cấp đa dạng bộ điều khiển tụ bù thương hiệu khác như: SK, Enerlux, Mikro và Ducati. Khách hàng có thể tham khảo từng model, số cấp điều khiển và thông số kỹ thuật để lựa chọn thiết bị phù hợp với cấu hình tủ tụ bù.

Khách hàng cần tìm hiểu hoặc mua bộ điều khiển tụ bù SHIZUKI có thể liên hệ Điện Châu Á qua hotline 0918 39 30 93 để được tư vấn và báo giá.

Bộ điều khiển tụ bù Shizuki là lựa chọn phù hợp cho nhiều hệ thống tủ tụ bù với nhu cầu điều khiển và giám sát các cấp tụ. Hy vọng những thông tin trên giúp bạn hiểu rõ hơn về sản phẩm và lựa chọn model phù hợp với hệ thống.
