Tụ bù 1 pha là thiết bị quen thuộc trong các mạng lưới điện phục vụ sinh hoạt và sản xuất. Tuy nhiên, không phải ai cũng nắm vững quy trình thực hiện lắp đặt tụ bù một pha. Điện Châu Á sẽ cung cấp cho bạn hướng dẫn chi tiết về cách lắp đặt tụ bù 1 pha đúng kỹ thuật và đảm bảo an toàn nhất qua bài viết dưới đây.
1. Tụ bù 1 pha là gì?
Tụ bù 1 pha là thiết bị điện dành cho hệ thống điện 1 pha 220V, có vai trò bù công suất phản kháng, giúp nâng cao hệ số công suất (cosφ) lên trên 0.9. Việc này không chỉ giúp ổn định điện áp, giảm thiểu tổn thất điện năng mà còn tránh được các khoản phạt tiền điện, đồng thời kéo dài tuổi thọ của các thiết bị điện. Chúng thường được bố trí trong các tủ điện của hộ gia đình hoặc các cơ sở kinh doanh nhỏ.
Tụ bù 1 pha có cấu tạo gồm các thành phần chính như:
- Vỏ ngoài cách điện được làm bằng kim loại hoặc nhựa chịu nhiệt
- Bộ bản cực nhôm hoặc thiếc cuộn tròn
- Chất điện môi (thường là dầu cách điện hoặc khí đặc biệt)
- Cầu đấu nối và tụ bảo vệ áp
Cấu tạo của tụ bù 1 pha
Xem thêm: Tụ bù 3 pha là gì? Nguyên lý hoạt động của tụ
2. Phân loại
Tụ bù 1 pha được phân loại dựa trên các tiêu chí sau:
Theo điện áp sử dụng, có 2 loại:
- Tụ bù 1 pha 220V: Loại này thường được sử dụng cho các hộ dân cư và các tổ chức yêu cầu mức điện áp thấp.
- Tụ bù 1 pha 230V – 250V: Loại này phù hợp với các doanh nghiệp, cơ sở sản xuất có quy mô nhỏ hoạt động trong dải điện áp từ 230V – 250V.
Theo cấu tạo, có 2 loại:
- Tụ bù khô: Tụ bù khô có thiết kế hình trụ dài, nhỏ gọn, thuận tiện cho việc lắp đặt và tiết kiệm không gian trong tủ điện. Loại này thường được áp dụng cho các hệ thống điện có công suất nhỏ và chất lượng điện lưới tương đối tốt.
- Tụ bù dầu: Tụ bù dầu có hình dạng chữ nhật và sở hữu độ bền cao hơn so với tụ bù khô. Tụ bù dầu thích hợp với mọi loại hệ thống điện, đặc biệt phát huy hiệu quả cho các hệ thống có công suất lớn, đòi hỏi khả năng bù một lượng công suất hữu ích đáng kể.
3. Công dụng của tụ 1 pha
Tụ bù 1 pha đóng góp nhiều vai trò thiết yếu trong các hoạt động sản xuất và đời sống, bao gồm:
- Đảm bảo sự vận hành ổn định cho hệ thống điện, hạn chế tình trạng sụt giảm điện áp ở cuối đường dây.
- Tiết kiệm năng lượng điện bằng cách giảm thiểu tối đa hao hụt trong quá trình truyền tải.
- Tự động ngắt mạch khi xảy ra sự cố chập cháy, từ đó bảo vệ hệ thống điện.
- Sở hữu khả năng tự phục hồi chức năng cách điện.
- Nâng cao công suất hữu ích của nguồn điện.

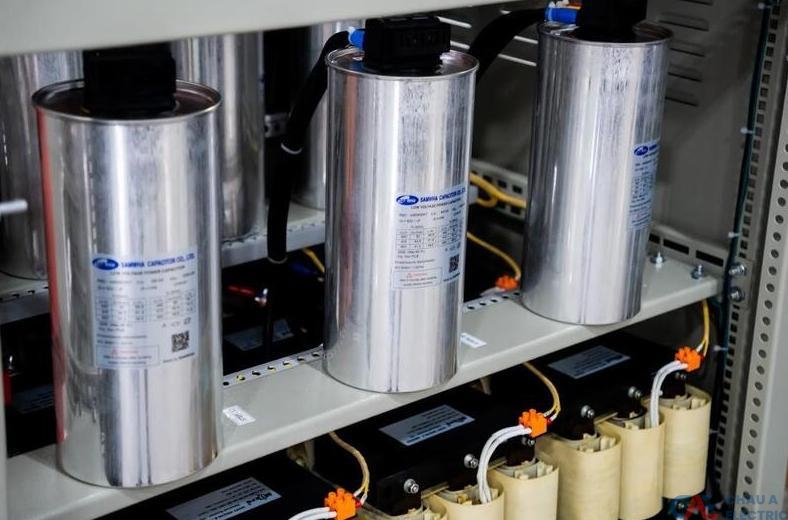

Tụ bù 1 pha mang lại nhiều công dụng hữu ích trong đời sống thực tế
Vì những lợi ích này, tụ bù 1 pha được ứng dụng phổ biến trong thực tế, đặc biệt là trong các hệ thống điện sinh hoạt như hộ gia đình, cơ sở kinh doanh, trang trại cây ăn trái, ao tôm,… Ngoài ra, loại tụ bù này còn được sử dụng trong các hệ thống điện mặt trời, điện gió,… để cải thiện hiệu quả chuyển đổi năng lượng điện.
Tham khảo: Có nên sử dụng tụ bù cho hộ gia đình? Lợi ích và lưu ý lắp đặt
4. Cách lắp đặt tụ bù 1 pha đúng kỹ thuật
Việc lắp đặt tụ bù theo đúng kỹ thuật là yếu tố then chốt, ảnh hưởng trực tiếp đến hiệu suất hoạt động, hỗ trợ máy móc vận hành trơn tru và tối ưu hóa việc tiết kiệm điện. Do đó, khi tiến hành lắp đặt tụ bù 1 pha, người dùng cần xem xét cẩn thận các yếu tố như điều kiện môi trường, quy mô hệ thống và mục đích sử dụng.
4.1. Chuẩn bị trước khi lắp đặt
Để đảm bảo an toàn cho người sử dụng và hệ thống điện, trước khi lắp đặt tụ bù 1 pha, cần tuân thủ các bước sau:
- Kiểm tra khoảng cách an toàn giữa các bộ phận có điện với nhau và với mặt đất.
- Xác nhận các điểm đấu nối dây đã được siết chặt.
- Làm sạch bề mặt của các tụ điện trong bộ dàn.
- Đảm bảo tủ bù được cố định chắc chắn và đã được nối đất.
- Khi thực hiện kiểm tra hệ thống tụ điện, cần duy trì khoảng cách tối thiểu 1,5 mét.
4.2. Hướng dẫn lắp đặt
Khi tiến hành lắp đặt tụ bù 1 pha, người dùng cần lưu ý đến các chỉ số quan trọng của bộ điều khiển PFR:
- Hệ số công suất (Power Factor Ratio – PFR): Nên thiết lập trong phạm vi từ 0,92 – 0,95.
- Độ nhạy: Điều chỉnh tốc độ đóng cắt của tụ. Độ nhạy càng cao thì tốc độ đóng cắt càng chậm và ngược lại. Thông thường, độ nhạy được cài đặt ở mức 60 giây cho mỗi bước.
- Thời gian đóng lặp lại: Khoảng thời gian an toàn để tránh việc các tụ cùng một cấp được đóng lại trước khi điện tích trong chúng đã được xả hết. Thông thường, giá trị này phải lớn hơn thời gian xả của tụ có dung lượng lớn nhất đang được sử dụng.
- Cấp định mức: Giá trị của bước tụ nhỏ nhất được áp dụng trong hệ thống.
- Độ méo dạng tổng: Chỉ số này bị ảnh hưởng bởi sóng hài.
Sơ đồ lắp đặt tụ bù 1 pha
5. Một số lưu ý khi sử dụng
5.1. Kiểm tra thông số kỹ thuật phù hợp với nhu cầu sử dụng điện
Việc chọn lựa tụ bù có công suất tương thích với phụ tải điện của ngôi nhà là yếu tố then chốt để đạt được hiệu quả bù công suất phản kháng như mong đợi. Nếu chọn tụ có điện dung quá nhỏ, khả năng cải thiện hệ số công suất (cos φ) sẽ không đáng kể. Ngược lại, nếu điện dung quá lớn, có thể dẫn đến tình trạng bù thừa, gây tác động tiêu cực đến các thiết bị điện.
Dưới đây là một vài điểm cần ghi nhớ:
- Tụ bù thường được đo bằng đơn vị microfarad (µF) hoặc kvar.
- Công suất tiêu thụ của tải càng lớn thì giá trị tụ cần thiết càng cao.
- Đối với các hộ gia đình thông thường, tụ bù có dung lượng từ 5 µF – 20 µF là phổ biến.
- Có thể sử dụng đồng hồ đo công suất hoặc kìm đo dòng điện để ước tính mức phụ tải điện trung bình trước khi đưa ra quyết định chọn tụ.
Trong trường hợp không chắc chắn, bạn có thể liên hệ Điện Châu Á 0918 39 30 93 để tham khảo ý kiến của các chuyên gia kỹ thuật để được tư vấn về loại tụ bù phù hợp nhất với hệ thống điện của bạn.
5.2. Giải pháp đảm bảo an toàn khi tự lắp đặt tụ bù tại nhà
Ưu tiên hàng đầu khi bạn tự lắp đặt tụ bù tại nhà là đảm bảo an toàn tuyệt đối. Dưới đây là những biện pháp giúp bạn thực hiện công việc này một cách yên tâm:
- Luôn ngắt hoàn toàn nguồn điện trước khi bắt đầu: Tuyệt đối không thực hiện bất kỳ thao tác nào với các thiết bị điện khi hệ thống vẫn còn điện.
- Sử dụng một Aptomat riêng biệt cho tụ bù: Điều này giúp tạo điều kiện thuận lợi cho việc quản lý và ngắt nguồn điện cho tụ khi cần thiết.
- Trước khi kết nối, hãy kiểm tra cẩn thận dây dẫn: Chọn dây có tiết diện phù hợp và đảm bảo chúng không bị đứt gãy hoặc lớp vỏ cách điện bị trầy xước.
- Tránh lắp đặt tụ bù gần nguồn nhiệt hoặc nơi ẩm ướt: Điều này nhằm ngăn ngừa nguy cơ chập điện hoặc gây nổ tụ.
- Hãy nghiên cứu kỹ lưỡng tài liệu kỹ thuật do nhà sản xuất cung cấp: Bao gồm cả sơ đồ đấu nối và các thông số vận hành quan trọng.
- Sau khi lắp đặt, tiến hành kiểm tra tụ bù định kỳ: Việc này giúp phát hiện sớm các hỏng hóc tiềm ẩn như tụ bị phồng, chảy nước hoặc quá nhiệt.
- Nếu bạn không có kinh nghiệm về điện, hãy nhờ đến sự hỗ trợ của thợ điện chuyên nghiệp hoặc các đơn vị có chuyên môn để giảm thiểu rủi ro trong quá trình lắp đặt.
Khi lắp đặt tụ bù tại nhà phải đảm bảo an toàn tuyệt đối
6. Các lỗi thường gặp của tụ 1 pha và cách khắc phục
Trong quá trình sử dụng, tụ bù 1 pha có thể gặp phải một số vấn đề kỹ thuật. Sau đây là các lỗi thường gặp và cách khắc phục mà bạn cần lưu ý:
- Khi rơ le tự động đặt lại về giá trị mặc định của nhà sản xuất, bạn chỉ cần kiểm tra lại hệ thống và cấu hình lại thông số cho phù hợp với nhu cầu sử dụng thực tế.
- Nếu trong quá trình lắp đặt, tín hiệu dòng điện không được đấu nối chính xác, dẫn đến không đo được giá trị Cosφ, hãy tham khảo sơ đồ đấu nối của rơ le để điều chỉnh lại.
- Điện áp quá cao có thể khiến rơ le báo lỗi “Over Voltage” hoặc tự động khởi động lại với các giá trị cài đặt ban đầu, làm sai lệch chức năng so với yêu cầu. Trong trường hợp này, bạn chỉ cần điều chỉnh nấc phân áp của MBA.
- Khi rơ le không thực hiện được chức năng điều khiển, điều đó có nghĩa là dòng điện đi qua quá nhỏ, gây ra sai số lớn trong góc biến dòng. Lúc này, bạn nên thay thế biến dòng bằng loại có tỉ số biến phù hợp với tải.
- Trong trường hợp tụ bù 1 pha bị nổ làm hỏng thêm công tắc tơ, giải pháp duy nhất là thay thế tụ bù mới và kiểm tra lại các tiếp điểm của công tắc tơ.
Tham khảo: Thế nào là tụ bù cos phi? Phân loại, ưu điểm và cách lắp đặt
Tụ bù 1 pha đóng vai trò quan trọng trong hệ thống điện, góp phần cải thiện hiệu suất vận hành và giảm đáng kể chi phí tiền điện. Để hiểu rõ hơn về các giải pháp tụ bù điện, quý khách có thể tham khảo thêm nhiều thông tin hữu ích trên website của Điện Châu Á.
Nếu bạn đang có nhu cầu mua tụ bù 1 pha hoặc các thiết bị điện công nghiệp chính hãng với giá cạnh tranh, kèm dịch vụ thi công lắp đặt tủ điện chuyên nghiệp, hãy liên hệ Điện Châu Á qua Fanpage hoặc Hotline 0918 39 30 93 để được tư vấn chi tiết.
