Tủ điện dân dụng là gì? Cấu tạo, phân loại và cách chọn an toàn

Tủ điện dân dụng là một thiết bị không thể thiếu cho hệ thống điện trong gia đình, giúp phân phối điện một cách an toàn và bảo vệ các thiết bị điện trong quá trình sử dụng. Vậy thực tế, tử điện dân dụng là gì? Hãy tham khảo bài viết từ Điện Châu Á để có thông tin đầy đủ và kinh nghiệm lựa chọn tủ điện dân dụng đạt tiêu chuẩn về chất lượng, an toàn và bền lâu.

1. Tủ điện dân dụng là gì?

Tủ điện dân dụng là nơi dùng để lưu trữ, bảo vệ và phân phối nguồn điện cho các không gian sống như nhà ở, căn hộ hay văn phòng. Thường là nguồn điện 1 pha 220V hoặc 3 pha.

Tủ điện dân dụng còn được gọi là: tủ điện gia đình, tủ phân phối điện nhà ở, tủ aptomat, tủ điện âm tường, tủ điện nổi.

Tủ điện dân dụng dùng để chứa và bảo vệ các thành phần quan trọng của hệ thống điện

Xem thêm: Dây điện dân dụng là gì? Các loại dây dân dụng phổ biến

2. Cấu tạo của tủ điện dân dụng

2.1. Vỏ tủ điện

Vỏ tủ điện là lớp ngoài cùng có nhiệm vụ bảo vệ các thiết bị điện bên trong khỏi các yếu tố vật lý từ môi trường như bụi bẩn, độ ẩm, va đập và đặc biệt là ngăn cản sự tiếp xúc trực tiếp giữa con người và các phần tử có điện.

Vỏ tủ thường được chế tạo từ nhựa tổng hợp (như ABS, polycarbonate) hoặc kim loại (thép sơn tĩnh điện). Vỏ tủ có thể được thiết kế âm tường hoặc nổi trên bề mặt tường nhằm tăng tính thẩm mỹ. Kích thước và hình dáng của nó rất đa dạng, tùy thuộc vào số lượng thiết bị cần lắp.

Vỏ tủ giúp bảo vệ các thiết bị bên trong khỏi tác động của môi trường và tránh va đập

2.2. Aptomat bảo vệ

• Aptomat tổng (Main Circuit Breaker): Thiết bị đóng cắt chính giúp bảo vệ toàn bộ hệ thống điện trong nhà khỏi tình trạng quá tải và ngắn mạch.
• Aptomat nhánh (Branch Circuit Breakers – MCB): Phân chia nguồn điện từ aptomat tổng thành các nhánh nhỏ hơn, cấp điện cho từng khu vực hoặc từng loại thiết bị cụ thể (chẳng hạn như aptomat cho phòng khách, máy lạnh, bếp, v.v…). Chúng cũng có chức năng bảo vệ cho các nhánh khỏi sự cố.
• Aptomat chống rò (RCCB/RCBO – Residual Current Circuit Breaker/RCBO with Overcurrent protection): Một thiết bị rất quan trọng giúp bảo vệ người dùng khỏi nguy cơ điện giật do rò rỉ điện và phòng chống cháy nổ. RCCB chỉ có chức năng chống rò, trong khi RCBO vừa chống rò vừa chống quá tải và ngắn mạch.

2.3. Thanh ray (DIN Rail)

Một thanh kim loại tiêu chuẩn được lắp đặt bên trong tủ, dùng để gắn các thiết bị điện như aptomat (MCB, RCCB, RCBO), contactor nhỏ, rơ le và cầu đấu,… một cách nhanh chóng và chắc chắn. Việc sử dụng thanh ray DIN giúp công việc lắp đặt và thay thế thiết bị trở nên dễ dàng và thuận tiện hơn.

Thanh ray din dùng để lắp các thiết bị điện dễ dàng và chắc chắn

Tham khảo: Thanh ray Din là gì? Cấu tạo, phân loại và ứng dụng quan trọng

2.4. Cầu đấu dây

Là những khối nhựa chứa các điểm kết nối kim loại, được sử dụng để kết nối các dây dẫn điện một cách an toàn, ngăn nắp và có tổ chức. Cầu đấu giúp cho việc kết nối giữa các thiết bị trong tủ và dây dẫn đến các phụ tải trở nên thuận tiện và chắc chắn hơn.

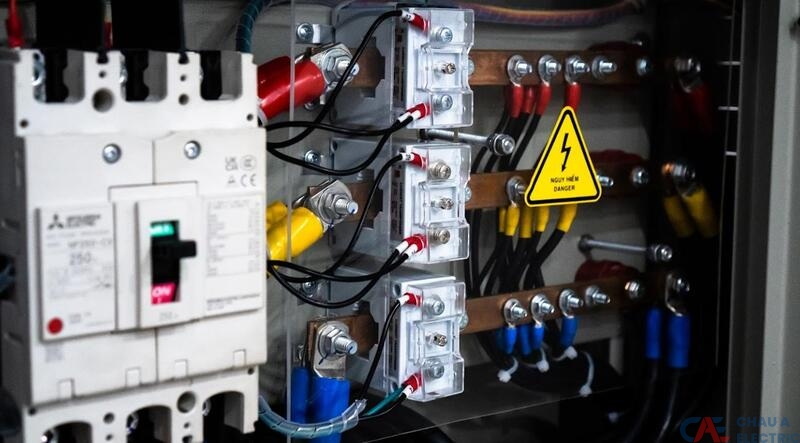

Cầu đấu dây dùng để đấu nối các dây dẫn điện

2.5. Hệ thống dây điện

Hệ thống dây dẫn bên trong tủ cần được chọn lựa có tiết diện phù hợp với từng nhánh dòng điện, đảm bảo khả năng chịu tải và an toàn. Dây dẫn cần được bố trí gọn gàng và có nhãn rõ ràng để dễ dàng kiểm tra và bảo trì.

3. Công dụng của tủ điện dân dụng

Tủ điện gia đình đóng vai trò quan trọng trong việc điều hành và quản lý hệ thống điện trong nhà. Dưới đây là những chức năng chủ yếu của tủ điện gia đình:

• Phân phối điện: Tủ điện chứa các công tắc và bảng điều khiển nhằm phân phối và quản lý nguồn điện đến các khu vực khác nhau trong nhà. Từ tủ điện, người sử dụng có thể dễ dàng bật/tắt và điều chỉnh hoạt động của các thiết bị điện dân dụng như đèn, quạt, máy giặt, máy lạnh và nhiều thiết bị khác.
• Bảo vệ thiết bị và hệ thống: Được thiết kế theo tiêu chuẩn công nghiệp, tủ điện dân dụng có khả năng bảo vệ các thiết bị bên trong khỏi các yếu tố môi trường như bụi, độ ẩm và va chạm. Điều này sẽ góp phần hạn chế hư hỏng và kéo dài tuổi thọ cho hệ thống điện.
• Bảo vệ người dùng: Tủ điện được thiết kế có khả năng cách điện an toàn, giúp người sử dụng tránh tiếp xúc trực tiếp với điện. Việc bố trí các thiết bị đóng ngắt tại một chỗ cũng giúp xử lý nhanh chóng trong trường hợp xảy ra sự cố, giảm thiểu nguy cơ bị điện giật và cháy nổ.
• Quản lý điện năng tiêu thụ: Một số tủ điện hiện đại được trang bị đồng hồ đo điện và cảm biến, hỗ trợ theo dõi lượng năng lượng tiêu thụ. Nhờ đó, người dùng có thể dễ dàng kiểm soát và điều chỉnh thói quen sử dụng điện một cách hợp lý hơn.
• Tăng tính thẩm mỹ cho không gian: Việc tổ chức gọn gàng toàn bộ dây dẫn và thiết bị trong tủ giúp không gian trở nên ngăn nắp. Điều này không chỉ tiết kiệm diện tích mà còn nâng cao giá trị thẩm mỹ cho các công trình nhà ở hiện đại.

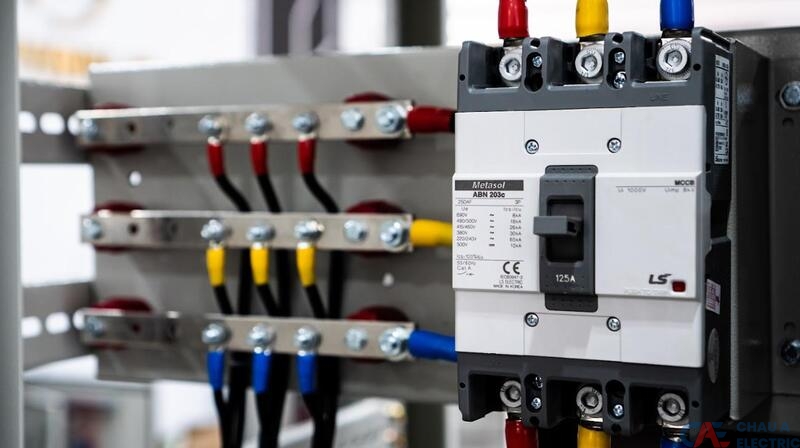

Tủ điện mang lại nhiều công dụng giúp sử dụng điện an toàn và hiệu quả

4. Các loại tủ điện dân dụng phổ biến

4.1. Tủ điện âm tường

Loại này rất được ưa chuộng trong các công trình dân dụng hiện đại vì tính thẩm mỹ cao. Tủ được thiết kế để lắp ẩn vào tường, chỉ để lộ phần mặt và cánh. Điều này giúp tiết kiệm không gian và tạo sự gọn gàng cho nội thất.

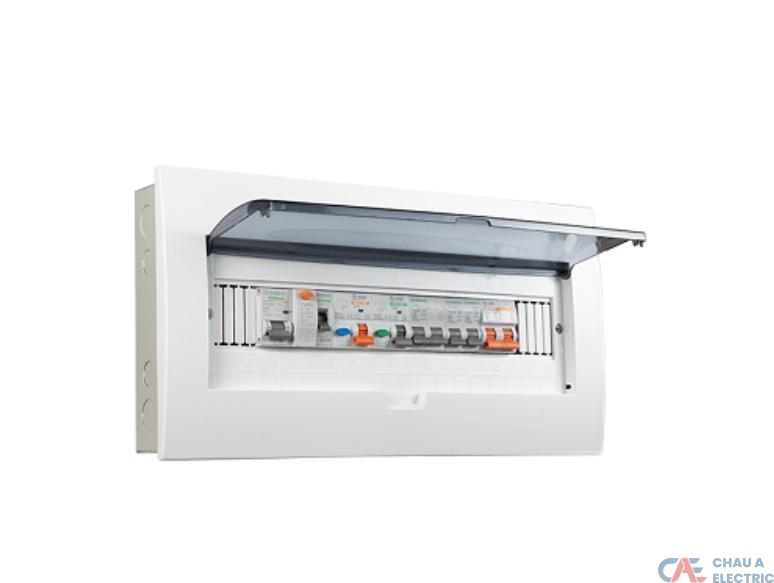

Tủ điện âm tường

4.2. Tủ điện nổi

Loại tủ này được gắn trực tiếp lên bề mặt tường. Lợi ích của tủ lắp nổi là dễ dàng trong việc lắp ráp, kiểm tra, và bảo trì so với tủ âm tường. Chúng thích hợp cho các công trình đã hoàn thiện, những nơi không muốn can thiệp sâu vào kết cấu tường, hoặc các khu vực cần thao tác thường xuyên như nhà kho và xưởng nhỏ.

4.3. Tủ điện tổng

Tủ điện tổng thường có kích thước lớn và chứa các thiết bị đóng cắt tổng có khả năng chịu tải cao.

Tủ MDB thường được áp dụng ở những công trình có quy mô lớn như tòa nhà chung cư (cung cấp điện cho các căn hộ), biệt thự lớn, hoặc các khu nhà trọ phức hợp. Nó đóng vai trò là điểm phân phối điện chính trước khi dòng điện được chia xuống các tủ phân phối nhánh (DB) nhỏ hơn.

Tủ điện tổng

4.4. Tủ điện nhánh

Tủ DB nhận nguồn điện chính (thường từ phía sau công tơ điện hoặc từ một tủ tổng lớn hơn) và chia thành các mạch nhánh nhỏ hơn, cung cấp điện và bảo vệ cho từng khu vực hoặc nhóm thiết bị riêng biệt (ví dụ: chiếu sáng, ổ cắm, máy lạnh). Đây là kiểu tủ điện dân dụng phổ biến nhất.

4.5. Tủ điện điều khiển chiếu sáng

Tủ điện điều khiển đèn chiếu sáng là trung tâm quản lý, bật/tắt cũng như bảo vệ hệ thống đèn tại các công trình lớn (như nhà máy, đô thị, công viên). Thiết bị sử dụng bộ hẹn giờ (timer), cảm biến ánh sáng hoặc lập trình PLC để tự động hóa chiếu sáng liên tục 24 giờ, nhằm tối ưu hóa năng lượng và đảm bảo an toàn.

5. Tiêu chí lựa chọn tủ điện dân dụng phù hợp

Việc chọn tủ điện cho sinh hoạt không chỉ giúp cải thiện vẻ đẹp mà còn đảm bảo an toàn cho hệ thống điện trong nhà và bảo vệ tính mạng con người. Dưới đây là những tiêu chí quan trọng nhất khi chọn tủ điện dân dụng:

5.1. Số lượng và chức năng của thiết bị

Cần xác định tổng số thiết bị cần lắp đặt (aptomat tổng, aptomat nhánh cho mỗi phòng, mỗi tầng, thiết bị chống rò điện).

Nên chọn tủ điện có số module cao hơn nhu cầu hiện tại khoảng 20 – 30% để dự phòng cho việc lắp thêm thiết bị trong tương lai mà không cần thay thế tủ mới.

5.2. Kích thước và vị trí lắp đặt cần được xác định rõ ràng

Trước khi lắp đặt, cần đo đạc không gian để chọn tủ có kích thước phù hợp về chiều cao, chiều rộng và chiều sâu. Vị trí lắp đặt nên ở chỗ dễ nhìn thấy và dễ sử dụng, nhưng cần tránh để trẻ em có thể với tới.

5.3. Về chất liệu và độ an toàn của tủ

• Chất liệu: Lựa chọn vật liệu có khả năng chống cháy và cách điện hiệu quả như nhựa ABS cao cấp, nhựa PC hoặc kim loại sơn tĩnh điện để đảm bảo độ bền hơn.
• Tiêu chuẩn bảo vệ (IP): Nên chọn tủ với chỉ số IP phù hợp (thường là từ IP40 trở lên cho sử dụng trong nhà) nhằm ngăn bụi bẩn và côn trùng xâm nhập.
• Thiết kế: Cần có nắp đậy (có thể là trong suốt hoặc đục) để bảo vệ các thiết bị bên trong và nâng cao tính thẩm mỹ.

5.4. Công suất chịu tải và hệ thống điện

• Tủ điện chính và tủ điện nhánh: Cần phân biệt giữa tủ điện chính (nơi chứa cầu dao tổng) và tủ điện nhánh (để phân phối điện đến các tầng, phòng) nhằm lựa chọn kích thước và công suất cho phù hợp.
• Số pha: Thường thì hộ gia đình sử dụng điện 1 pha, nhưng nếu có nhiều thiết bị tiêu thụ năng lượng lớn (như máy lạnh, lò nướng, bếp từ…) có thể cần sử dụng tủ điện 3 pha.

5.5. Thương hiệu và tiêu chuẩn chất lượng

Nên chọn những thương hiệu nổi tiếng và đáng tin cậy như Schneider, Panasonic, Sino, LS, Mitsubishi,… để đảm bảo các linh kiện bên trong hoạt động một cách ổn định và an toàn.

Kiểm tra độ chắc chắn của vỏ tủ, các cạnh không được bén nhọn và dễ dàng trong việc lắp đặt.

Xem thêm: Cách bố trí thiết bị trong tủ điện công nghiệp chính xác, an toàn

6. Phân biệt tủ điện dân dụng và tủ điện công nghiệp

Dưới đây là bảng so sánh rõ ràng giúp bạn phân biệt tủ điện dân dụng và tủ điện công nghiệp:

Tủ điện dân dụng tập trung vào yếu tố an toàn, tiện nghi và tính thẩm mỹ cho quy mô nhỏ, trong khi tủ điện công nghiệp chú trọng vào khả năng tải lớn, độ bền vượt trội, điều khiển phức tạp và hoạt động ổn định trong các điều kiện khắt khe hơn.

Thông qua bài viết này, Điện Châu Á hy vọng đã mang đến cho bạn những thông tin hữu ích và dễ hiểu về tủ điện dân dụng từ cấu tạo, chức năng, các loại phổ biến đến cách phân biệt với tủ điện công nghiệp. Việc nắm vững những kiến thức cơ bản này sẽ giúp bạn chủ động hơn trong việc lựa chọn, sử dụng và đảm bảo an toàn điện cho ngôi nhà của mình.

Nếu bạn đang có nhu cầu mua hoặc thi công, lắp đặt tủ điện dân dụng, hãy liên hệ ngay Điện Châu Á qua hotline 0918 39 30 93 để được tư vấn giải pháp phù hợp, báo giá minh bạch và hỗ trợ nhanh chóng, tận tâm.
