Thanh ray DIN thường được gắn trên tường, bảng điều khiển hoặc bên trong tủ điện nhằm mang lại sự gọn gàng và thuận tiện cho việc kiểm tra, sửa chữa các thiết bị điện. Vậy thanh ray DIN là gì? Hãy cùng Điện Châu Á khám phá những thông tin quan trọng của loại phụ kiện này qua bài viết sau.
1. Thanh ray Din là gì?
Thanh ray DIN (DIN rail) là một loại thanh kim loại thường được chế tạo từ thép mạ kẽm hoặc nhôm. Nó được ứng dụng phổ biến trong các tủ điện để lắp đặt các thiết bị điện như cầu dao tự động, bộ nguồn, bộ điều khiển logic khả trình (PLC), rơ le và các khối đấu nối một cách gọn gàng và nhanh chóng.

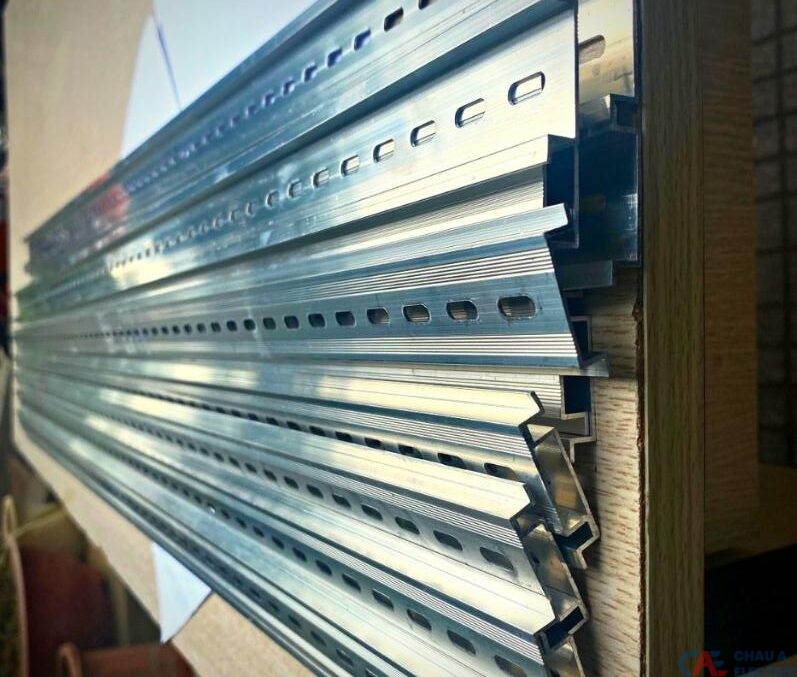

Thanh ray DIN là các thanh kim loại được thiết kế để gắn các sản phẩm điều khiển điện
Xem thêm: Khởi động từ là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng
2. Cấu tạo của thanh Din Rail
Thanh ray DIN có cấu trúc đơn giản, các thành phần chính bao gồm:
- Thân thanh ray: Đây là bộ phận cốt lõi của thanh DIN, thường được làm từ thép mạ kẽm, thép không gỉ hoặc nhôm để đảm bảo độ bền và khả năng chống ăn mòn.
- Hai gờ kẹp thiết bị: Hai cạnh của thanh ray được uốn cong tạo thành các gờ, giúp các thiết bị điện như MCB, contactor, rơ le có thể được gắn hoặc kẹp chặt vào thanh ray một cách an toàn.
- Lỗ bắt vít cố định: Trên thân thanh DIN có các lỗ dạng dài hoặc lỗ tròn để bắt vít cố định thanh ray vào tủ điện, đồng thời hỗ trợ việc điều chỉnh vị trí lắp đặt dễ dàng hơn.
- Lớp mạ bảo vệ: Bề mặt của thanh ray thường được mạ kẽm hoặc xử lý chống gỉ, nhằm tăng cường độ bền và phù hợp với môi trường công nghiệp điện.
Nhờ vào cấu tạo này, thanh ray DIN giúp việc sắp xếp thiết bị điện trong tủ điện trở nên ngăn nắp, chắc chắn và thuận tiện cho công tác bảo trì.
3. Các loại thanh ray DIN phổ biến
3.1. Thanh ray Top Hat (TS35 – 35mm)
Thanh Top Hat TS35 là loại phổ biến nhất trong ngành, chiếm phần lớn các hệ thống lắp đặt hiện đại. Nó có tiết diện đối xứng, hình dạng giống chiếc mũ.
- Tiêu chuẩn: IEC 60715 / EN 50022
- Chiều rộng: 35mm
- Độ sâu:
- 7,5mm (TS35x7,5): Đây là độ sâu tiêu chuẩn cho các ứng dụng thông thường như khối đầu cuối, cầu dao thu nhỏ.
- 15mm (TS35x15): Phiên bản có độ sâu lớn hơn, được sử dụng cho các linh kiện có trọng lượng nặng hơn như PLC cỡ lớn, máy biến áp, đòi hỏi độ cứng vững cao hơn.
- Ứng dụng: Cầu dao tự động, PLC, bộ khởi động mềm cho động cơ, rơ le.

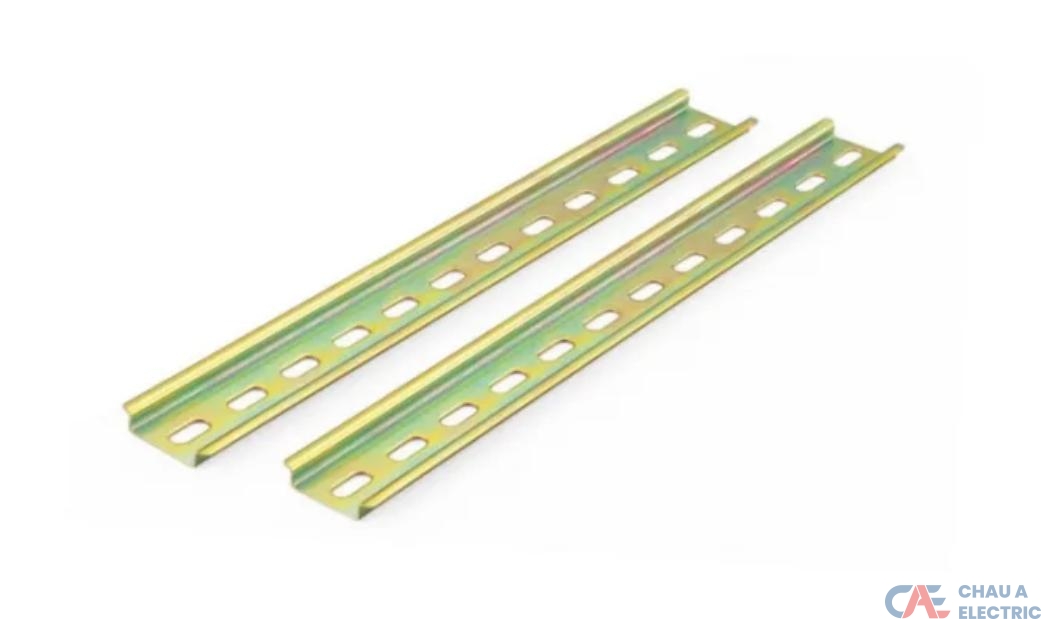

Thanh ray Top Hat được sử dụng phổ biến
3.2. Thanh ray Top Hat thu nhỏ (TS15 – 15mm)
Thanh TS15 là phiên bản thu nhỏ của thanh ray dạng mũ, được sử dụng trong các trường hợp không gian lắp đặt rất hạn chế.
- Tiêu chuẩn: IEC 60715 / EN 50045
- Chiều rộng: 15mm
- Chiều sâu: 5,5mm
- Ứng dụng: Hộp nối, khối đầu cuối loại nhỏ gọn, rơ le thu nhỏ.
3.3. Thanh ray DIN dạng chữ C (C-rail)
Thanh ray có tiết diện hình chữ C, chủ yếu dùng để nâng đỡ vật lý thay vì lắp đặt linh kiện điện tử, dù một số loại cầu đấu được thiết kế riêng cho chúng.
- Kích thước chiều rộng có các tùy chọn: 20mm, 30mm, 40mm, 50mm.
- Ứng dụng phổ biến bao gồm: giữ cáp, làm khung đỡ vật lý, và lắp đặt các loại cầu đấu chuyên dụng.
3.4. Thanh ray DIN dạng chữ G (TS32 – 32mm)
Loại TS32, hay còn gọi là “thanh ray chữ G”, có cấu trúc hình chữ G không đối xứng. Đây là tiêu chuẩn ban đầu trước khi TS35 trở nên phổ biến, nhưng vẫn được áp dụng cho các ứng dụng đòi hỏi khả năng chịu tải trọng lớn.
- Tiêu chuẩn: EN 50035.
- Chiều rộng: 32mm.
- Đặc điểm nổi bật: Thiết kế hình dạng không đối xứng giúp tránh lắp sai chiều các bộ phận (đảm bảo tính phân cực). Các cạnh cong mang lại khả năng chịu lực tốt cho cấu trúc.
- Mục đích sử dụng: Lắp đặt các loại contactor chịu tải nặng, máy biến áp cỡ lớn, hoặc các thiết bị đời cũ.
Khám phá thêm: Top 10 cửa hàng thiết bị điện tại TPHCM uy tín, giá tốt hiện nay
4. Ưu điểm khi sử dụng thanh ray DIN
Thanh ray DIN không chỉ hỗ trợ việc tổ chức gọn gàng mà còn đóng vai trò quan trọng, mang lại sự thay đổi lớn cho các dự án điện ở mọi quy mô:
- Tiêu chuẩn hóa: Thanh ray DIN tuân thủ các quy định quốc tế nghiêm ngặt, cho phép các bộ phận từ nhiều nhà sản xuất khác nhau (bao gồm cả CNC) có thể thay thế cho nhau khi lắp ráp. Điều này loại bỏ nhu cầu về các giá đỡ đặc biệt hoặc các giải pháp độc lập.
- Dễ dàng lắp đặt và linh hoạt: Các thiết bị được gắn hoặc trượt vào thanh ray DIN mà không cần phải khoan lỗ, giúp cho việc bổ sung, loại bỏ hoặc thay đổi vị trí của thiết bị trở nên đơn giản.
- Tối ưu hóa không gian: Thanh ray DIN rất phù hợp cho những khu vực hạn chế về diện tích, giúp tận dụng tối đa không gian theo cả chiều dọc và chiều ngang, tạo điều kiện cho việc đi dây gọn gàng và dễ dàng tiếp cận. Một hệ thống thanh ray DIN được sắp xếp khoa học cho phép kỹ thuật viên nhanh chóng xử lý sự cố hoặc thay thế các bộ phận.
- Tiết kiệm chi phí: Việc giảm thời gian lắp đặt kết hợp với việc giảm thiểu các bộ phận tùy chỉnh sẽ dẫn đến việc tiết kiệm chi phí nhân công và vật liệu. Thanh ray DIN còn giúp giảm thiểu thời gian ngừng hoạt động trong quá trình nâng cấp, đảm bảo dự án luôn đi đúng tiến độ.

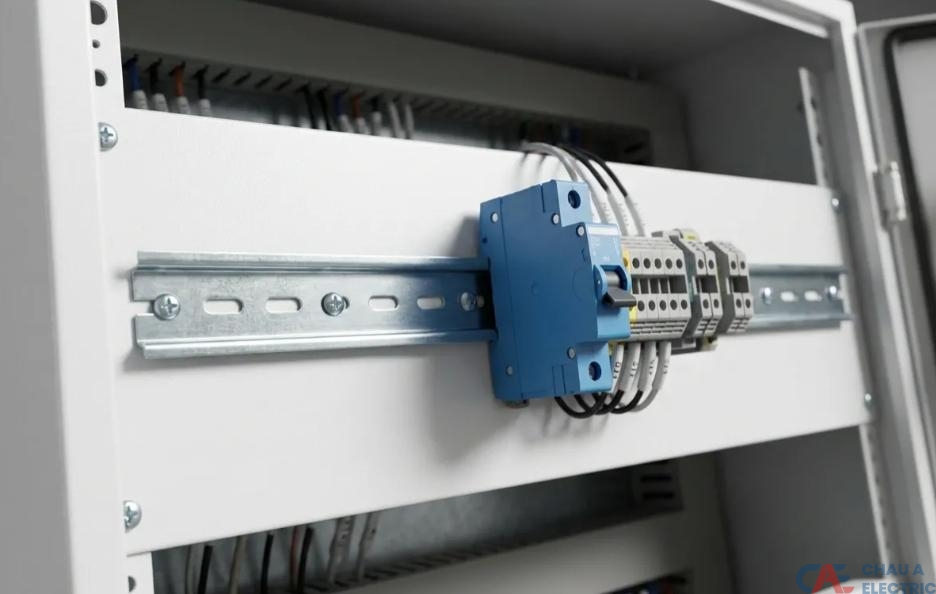

Thanh ray DIN giúp việc đi dây gọn gàng và dễ dàng khi sửa chữa
5. Ứng dụng của thanh ray DIN trong hệ thống điện
Thanh ray DIN được ứng dụng phổ biến trong các hệ thống điện nhờ khả năng lắp đặt thiết bị nhanh chóng, ngăn nắp và tuân thủ tiêu chuẩn. Dưới đây là một số ứng dụng tiêu biểu của thanh ray DIN:
- Lắp đặt các thiết bị bảo vệ và đóng cắt: Bao gồm các loại cầu dao tự động (MCB, MCCB), aptomat chống giật (RCCB/RCBO), rơle trung gian, contactor, rơle thời gian.
- Hệ thống phân phối và quản lý điện: Dùng để gắn các cầu đấu dây (terminal blocks), bộ nguồn DC (DIN-rail power supplies), đồng hồ đo năng lượng điện.
- Tự động hóa công nghiệp: Dùng để gắn các bộ điều khiển lập trình (PLC), bộ chuyển đổi tín hiệu, bộ điều khiển động cơ, van điện từ.
- Hệ thống quản lý tòa nhà (BMS): Dùng để lắp đặt bộ điều khiển chiếu sáng, bộ truyền động HVAC, các thiết bị nhà thông minh.
- Năng lượng tái tạo: Dùng để lắp đặt bộ biến tần (inverter), bộ điều khiển sạc, hệ thống quản lý pin trong các hệ thống năng lượng mặt trời.
6. Hướng dẫn lắp đặt thanh ray DIN trong tủ điện
Dưới đây là quy trình gồm 4 bước dễ dàng để lắp đặt thanh ray DIN một cách nhanh chóng:
- Bước 1: Lựa chọn loại thanh ray có kích thước tương thích với mục đích sử dụng.
- Bước 2: Làm sạch và làm phẳng bề mặt lắp đặt bằng thiết bị cân chỉnh.
- Bước 3: Gắn tạm thời thanh ray vào vị trí bằng các kẹp. Tiếp theo, dùng vít và chốt để cố định chắc chắn thanh ray lên mặt phẳng.
- Bước 4: Gắn các thiết bị điện lên thanh ray và đảm bảo chúng được giữ chặt.

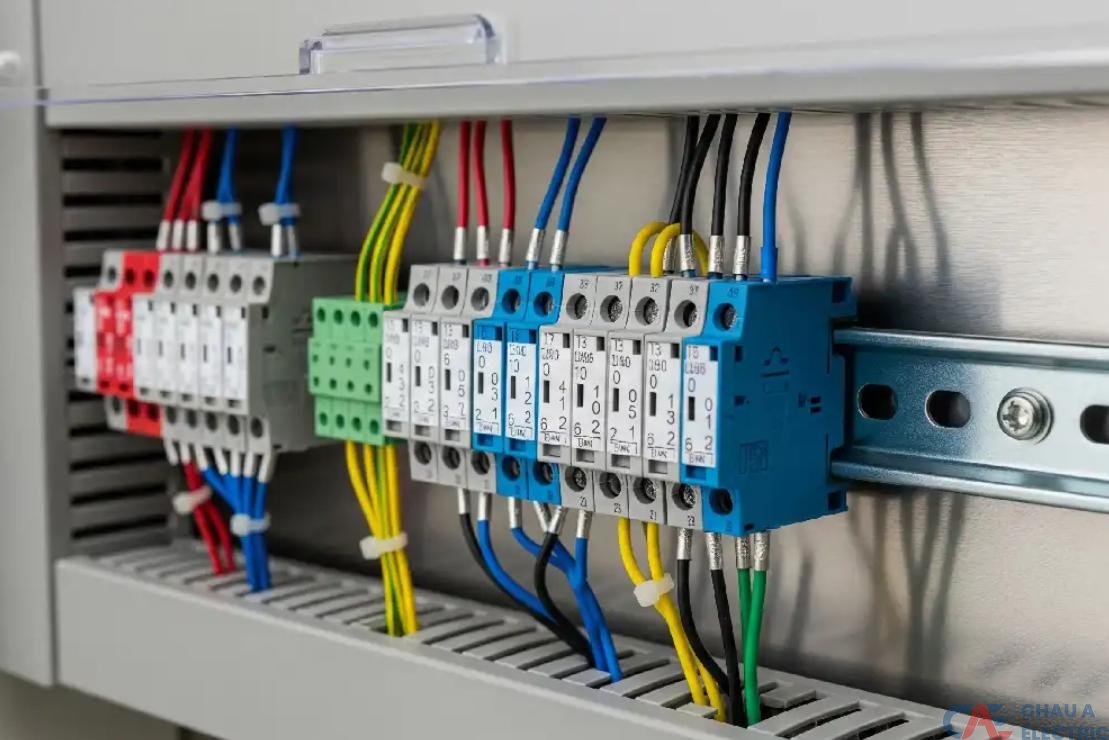

Lắp đặt thanh ray DIN đúng cách rất quan trọng đối với sự an toàn của hệ thống điện
Tham khảo: Lắp đặt, thi công tủ điện công nghiệp tại Điện Châu Á
7. Cách lựa chọn thanh ray DIN phù hợp
Để hệ thống điện vận hành ổn định và việc bố trí thiết bị trong tủ điện trở nên thuận tiện, việc lựa chọn thanh ray DIN thích hợp là yếu tố then chốt. Dưới đây là các tiêu chí quan trọng cần xem xét:
- Xác định đúng chủng loại thanh ray DIN: Thị trường hiện nay cung cấp đa dạng các loại thanh ray DIN, bao gồm loại 35mm (phổ biến nhất), ray DIN G và ray DIN C. Việc lựa chọn loại ray phù hợp sẽ phụ thuộc vào đặc điểm của các thiết bị điện mà bạn dự định lắp đặt.
- Ưu tiên vật liệu có chất lượng cao: Nên ưu tiên các sản phẩm có lớp mạ chống gỉ hiệu quả để gia tăng tuổi thọ và khả năng chống chịu ăn mòn.
- Cân nhắc kích thước tủ điện: Chiều dài của thanh ray DIN cần tương xứng với không gian tủ điện và số lượng thiết bị cần gắn, giúp cho việc sắp xếp thiết bị trở nên khoa học và ngăn nắp.
- Đảm bảo khả năng chịu tải: Trong trường hợp tủ điện cần lắp đặt nhiều thiết bị như MCB, contactor, rơ le, việc lựa chọn thanh ray có độ dày và độ cứng phù hợp là cần thiết để đảm bảo khả năng chịu lực.
- Chọn sản phẩm từ nhà sản xuất uy tín: Sử dụng thanh ray DIN chính hãng, tuân thủ các tiêu chuẩn kỹ thuật sẽ góp phần đảm bảo an toàn, ổn định và độ bền lâu dài cho hệ thống điện.
Thanh ray DIN đóng vai trò cốt lõi trong việc sắp xếp hệ thống điện ngày nay, mang đến sự chuẩn hóa, khả năng tùy biến và độ bền cao. Việc lựa chọn đúng thanh ray DIN không chỉ tạo điều kiện thuận lợi cho việc lắp đặt thiết bị điện mà còn đóng góp vào việc nâng cao mức độ an toàn và kéo dài tuổi thọ của toàn bộ hệ thống điện.
