Hướng dẫn cài đặt bộ điều khiển tụ bù Shizuki đúng kỹ thuật

Bộ điều khiển tụ bù Shizuki là một giải pháp tự động để tối ưu hóa quá trình bù công suất phản kháng, giúp hệ thống hoạt động một cách hiệu quả, ổn định và tiết kiệm điện năng. Trong bài viết này, Điện Châu Á sẽ hướng dẫn cài đặt bộ điều khiển tụ bù Shizuki, bao gồm sơ đồ đấu dây và một số lưu ý quan trọng. Cùng theo dõi ngay!

Nội dung bài viết

1. Giới thiệu bộ điều khiển tụ bù Shizuki

Bộ điều khiển tụ bù Shizuki (của Nhật Bản) đóng vai trò là thiết bị chính trong tủ điện, có chức năng theo dõi hệ số công suất Cosφ. Thiết bị này tự động thực hiện việc đóng hoặc mở các tụ bù để duy trì hệ số công suất ở mức lý tưởng, giúp doanh nghiệp không bị phạt tiền điện và tối ưu hóa hệ thống.

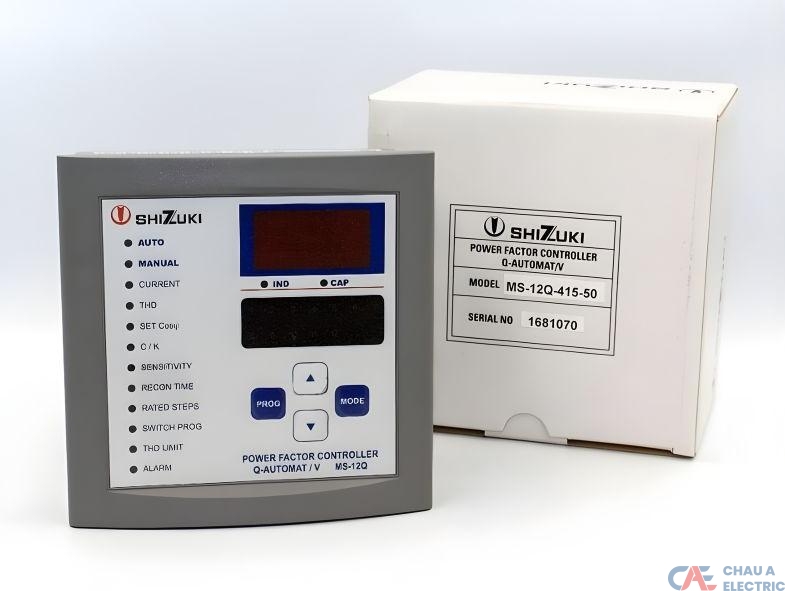

Bộ điều khiển tụ bù Shizuki có khả năng đo dòng điện chính xác và hạn chế các sự cố ảnh hưởng đến hệ thống điện

Các đặc tính kỹ thuật của sản phẩm

Tự động điều chỉnh số cấp định mức và hệ số C/K.
Tự động thay đổi hướng đo dòng điện dựa trên tải.
Hiển thị các thông số: Cosφ, dòng điện và tổng hài (THD) của điện áp.
Đánh giá nguy cơ của hệ thống.
Cấp cuối có khả năng điều khiển quạt và thiết lập cảnh báo.
Cảnh báo khi: điện áp thấp/cao, thiếu bù, Cosφ không đạt yêu cầu, THD vượt mức cho phép.
Tuân thủ quy chuẩn IEC 61000-6-2.

Xem thêm: Bộ điều khiển tụ bù là gì? Cấu tạo và vai trò trong hệ thống điện

2. Giới thiệu các nút chức năng trên bộ điều khiển tụ bù Shizuki

Bộ điều khiển tụ bù Shizuki được trang bị các phím bấm cơ bản để người sử dụng theo dõi và lập trình như sau:

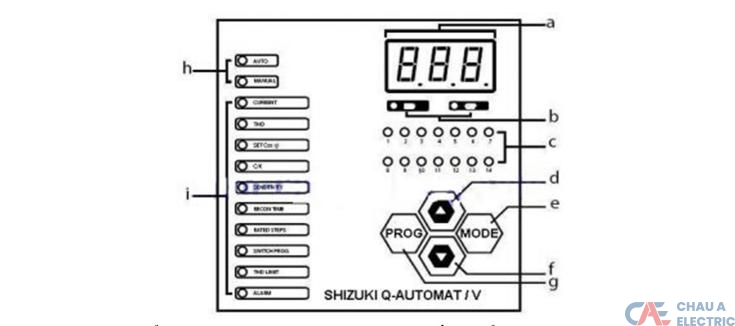

Màn hình hiển thị và các phím chức năng bộ điều khiển tụ bù Shizuki

a: 3 đèn led 7 đoạn hiển thị các giá trị khác nhau.
b: 2 đèn hiển thị cos chậm (IND) hoặc cos nhanh (CAP).
c: Các đèn led sẽ thể hiện trạng thái hoặc thông số của từng cấp độ.
d: Nút Up được sử dụng để tăng giá trị và chuyển đổi giữa các menu.
e: Nút MODE có chức năng thay đổi menu.
f: Nút Down được sử dụng để giảm giá trị và chuyển đổi giữa các menu.
g: Nút PROG được dùng để thiết lập các thông số.
h: Đèn báo cho biết chế độ bù có thể là bằng tay (Manual) hoặc tự động (Auto).
i: Các đèn báo cho thấy các thông số hiện đang được theo dõi hoặc cài đặt.

3. Hình ảnh sơ đồ đấu dây

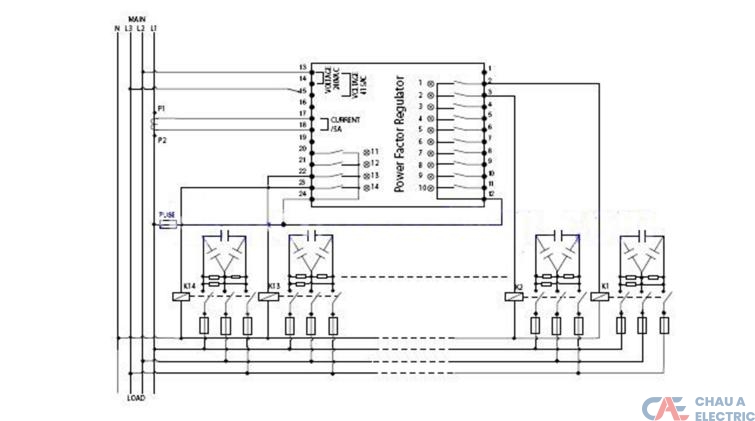

Sơ đồ đấu dây của bộ điều khiển tụ bù Shizuki áp dụng cho hệ thống điện 3 pha 220/380V, với nguồn nuôi bộ điều khiển 380/415V và contactor sử dụng cuộn dây 220V

Tham khảo: Thế nào là tụ bù cos phi? Phân loại, ưu điểm và cách lắp đặt

4. Hướng dẫn cài đặt bộ điều khiển tụ bù Shizuki

4.1. Bước 1: Cài đặt hệ số cos (φ)

Cung cấp điện cho bộ điều khiển, nhấn nút MODE cho đến khi đèn Set Cos(phi) bật sáng. Nhấn nút PROG để có thể chỉnh sửa hệ số Cos(phi). Sử dụng nút UP hoặc DOWN để chọn hệ số Cos(phi) cần thiết.

Thông số này thường được điều chỉnh trong khoảng từ 0.90 đến 0.98 cảm (Đèn IND sẽ sáng trong hiển thị b). Thường thì cài đặt Cos(phi) là 0.95IND.

4.2. Bước 2: Cài đặt hệ số D/K

Quá trình thiết lập hệ số có thể được bộ điều khiển Shizuki thực hiện tự động. Tuy nhiên, khi hệ thống được lắp đặt tại xưởng hoặc nhà máy, việc điều chỉnh thủ công hệ số C/K sẽ giúp cho bộ điều khiển hoạt động chính xác và ổn định hơn.

Việc cài đặt được thực hiện khi bạn đã biết rõ giá trị C/K cần nhập. Hệ số K có thể được tính toán theo hướng dẫn của bộ điều khiển hoặc tra cứu giống như các bảng tham chiếu tiêu chuẩn. Trong một số trường hợp, có thể lấy giá trị gần đúng theo ví dụ minh họa.

Cách thao tác:

Nhấn MODE cho đến khi đèn C/K sáng lên.
Nhấn PROG để vào chế độ thay đổi giá trị C/K.
Sử dụng UP hoặc DOWN để điều chỉnh đến giá trị C/K = 0.56.
Nhấn PROG một lần nữa để xác nhận và tiếp tục điều chỉnh C/K nếu cần thiết.

4.3. Bước 3: Cài đặt các bước tụ

Giả sử ta có 4 tụ điện, mỗi tụ có dung lượng 20KVar. Bấm nút MODE cho đến khi đèn RATED STEPS bật sáng. Bấm nút PROG để thay đổi các giá trị của từng bước tụ. Lúc này, đèn số 1 sẽ bật. Bấm nút PROG để điều chỉnh giá trị này. Sử dụng nút UP hoặc DOWN cho đến khi giá trị đạt 001. Bấm nút PROG để xác nhận thay đổi.

Bấm nút UP, đèn số 2 sẽ sáng. Ta tiếp tục thay đổi giá trị bước tụ thứ 2 thành 001 như trên. Tiến hành nhập 001 cho các bước tụ 3 và 4. Nhập giá trị 000 cho các bước tụ 5 và 6 (vì không sử dụng). Kết thúc việc cài đặt các bước tụ.

4.4. Bước 4: Cài đặt chương trình điều khiển

Trước khi bắt đầu vận hành chính thức, cần chuyển bộ điều khiển tụ bù sang chế độ điều chỉnh bằng tay để kiểm tra hoạt động của các contactor. Nhấn nút MODE cho đến khi đèn SWITCH PRO sáng, sau đó nhấn nút PROG để vào phần lựa chọn chế độ điều khiển. Sử dụng nút UP hoặc DOWN để chọn chế độ n-A (bằng tay), rồi nhấn PROG để xác nhận.

Để kiểm tra chế độ bù tay, tiếp tục nhấn MODE cho đến khi đèn MANUAL sáng. Nhấn nút UP từng lần và theo dõi. Nếu mỗi lần nhấn kích hoạt một contactor, điều đó chứng tỏ mạch điều khiển và chế độ bù tay hoạt động bình thường. Khi cần tắt các cấp tụ, nhấn DOWN để loại bỏ từng cấp ra khỏi hệ thống.

Sau khi hoàn thành việc kiểm tra, chuyển sang chế độ bù tự động. Thực hiện lại các bước: nhấn MODE đến khi đèn SWITCH PRO sáng, nhấn PROG, sau đó sử dụng UP/DOWN để chọn chế độ Auto (tự động). Cuối cùng, nhấn PROG để lưu lại cài đặt.

Khi hoàn tất các bước cài đặt, bộ điều khiển tụ bù Shizuki có thể hoạt động bình thường. Nếu có cảnh báo hoặc lỗi xảy ra, hãy tham khảo tài liệu hướng dẫn để xác định nguyên nhân và xử lý đúng cách.
