Công tắc xoay được coi là một thiết bị điện thiết yếu trong hệ thống tủ điện công nghiệp hiện nay. Vậy công tắc xoay là gì? Cách thức hoạt động của thiết bị này là gì? Sử dụng công tắc này mang lại những lợi ích gì? Những câu hỏi của bạn sẽ được Điện Châu Á giải đáp ngay sau đây.
1. Công tắc xoay là gì?
Công tắc xoay (rotary switch) còn được gọi là công tắc chuyển mạch là thiết bị điện cho phép đóng/mở hoặc chuyển đổi giữa các mạch điện thông qua việc xoay núm vặn. Thông thường, nó có từ 2 – 3 vị trí xoay hoặc nhiều hơn, giúp điều khiển đa chức năng trong cả công nghiệp lẫn dân dụng, thay thế cho nút nhấn truyền thống.

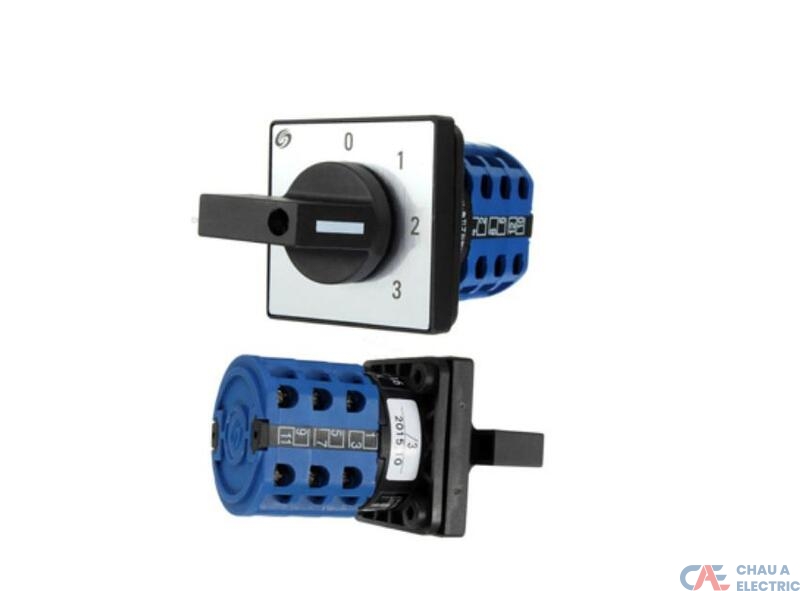

Công tắc xoay là một loại công tắc điện có khả năng đóng/mở mạch điện
Xem thêm: Nút dừng khẩn cấp là gì? Cấu tạo, nguyên lý và cách sử dụng
2. Cấu tạo của công tắc xoay
Công tắc xoay được cấu tạo từ các bộ phận chính sau:
- Núm xoay (Actuator): Phần mà người dùng sử dụng để xoay và chuyển đổi vị trí.
- Vỏ công tắc (Housing/Case): Bảo vệ các bộ phận bên trong và cách điện.
- Tiếp điểm tĩnh (Fixed Contacts): Các cực nối cố định, không thay đổi vị trí.
- Tiếp điểm động (Moving Contacts): Phần di chuyển theo núm vặn để kết nối hoặc ngắt với tiếp điểm tĩnh.
- Bộ phận giữ (Holder/Mounting): Cố định công tắc lên bảng điều khiển.
- Đèn báo (tùy chọn): Một số loại có tích hợp đèn báo trạng thái.

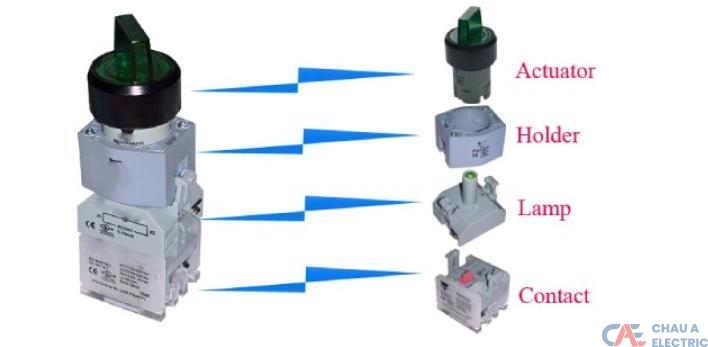

Cấu tạo của công tắc xoay
3. Các loại công tắc xoay phổ biến
Dưới đây là một vài loại công tắc xoay thông dụng:
- Công tắc xoay đơn vị trí (SPST – Single Pole Single Throw): Loại này có một tiếp điểm và điều khiển một mạch điện, cho phép mở hoặc đóng mạch khi xoay nút.
- Công tắc xoay đôi vị trí (DPST – Double Pole Single Throw): Loại này có 2 tiếp điểm và điều khiển 2 mạch điện độc lập, mở hoặc đóng cả 2 mạch cùng lúc.
- Công tắc xoay đơn chuyển (SPDT – Single Pole Double Throw): Loại này có 2 tiếp điểm nhưng chỉ điều khiển một mạch điện, cho phép chuyển từ tiếp điểm này sang tiếp điểm kia khi xoay nút.
- Công tắc xoay đôi chuyển (DPDT – Double Pole Double Throw): Có 4 tiếp điểm và điều khiển 2 mạch điện độc lập, cho phép chuyển đổi giữa 2 tiếp điểm tương ứng khi xoay nút.
- Công tắc xoay nhiều vị trí: Loại này có nhiều vị trí cố định, cho phép người dùng lựa chọn giữa nhiều chế độ hoạt động khác nhau.
- Công tắc xoay biến (Rotary Encoder): Là loại không có vị trí cố định và thường được ứng dụng trong các thiết bị điện tử để điều chỉnh âm lượng, kiểm soát tín hiệu kỹ thuật số hoặc nhập liệu.
Tìm hiểu thêm: Thanh ray Din là gì? Cấu tạo, phân loại và ứng dụng quan trọng
4. Công tắc xoay hoạt động như thế nào?
Mặc dù thiết kế và hình dạng của các loại công tắc xoay có thể khác nhau, nhưng cách thức hoạt động chung của chúng rất giống nhau.
Khi trục chính quay, các chốt sẽ di chuyển đến các vị trí khác nhau và tiếp xúc với các đầu nối điện thích hợp. Lúc này, mạch kết nối sẽ được kích hoạt, khiến trạng thái chuyển từ bật sang tắt hoặc ngược lại. Mạch này đi qua một bộ phận hình tròn gọi là wafer. Tùy thuộc vào từng thiết kế khác nhau, mạch sẽ kết nối tương ứng.
Hầu hết các công tắc này đều có bánh xe hình sao hoặc có khía, rất hiếm khi gặp công tắc bề mặt nhẵn. Đặc điểm này giúp công tắc không dừng lại ở các vị trí trung gian giữa các điểm tiếp xúc. Do đó, các thiết kế công tắc thường có thêm lò xo để giữ chốt.
Các đầu cuối sẽ được bố trí xung quanh trục với các khoảng cách cố định, thường là 30°, 45°, 60° và 90°. Góc này xác định số lượng vị trí chuyển đổi có sẵn của công tắc. Người dùng có thể chọn số lượng góc ít hay nhiều, bởi nhiều công tắc xoay có thể lắp thêm vòng đệm vào các khe được thiết kế chuyên biệt.
5. Ưu – nhược điểm của công tắc xoay
Ưu điểm
- Công tắc xoay có khả năng chuyển động theo vòng tròn và có thể dừng lại ở nhiều vị trí khác nhau.
- Một vị trí công tắc có thể dùng cho nhiều điểm tiếp xúc khác nhau.
- Vòng quay của công tắc có thể tắt hay bật mạch tùy thuộc vào vị trí. Hơn nữa, nó cho phép điều khiển ở nhiều vị trí khác nhau, điều này là một ưu điểm nổi bật mà các công tắc thông thường không có.
- Sản phẩm này được thiết kế với độ kín cao, giúp bảo vệ công tắc an toàn và ổn định trong các môi trường khắc nghiệt.
- Công tắc đáp ứng các tiêu chuẩn chất lượng, không chỉ hiệu quả mà còn thân thiện với môi trường.
- Thiết bị có độ bền lâu dài, mang lại hiệu quả làm việc ổn định và tiết kiệm chi phí thay thế, bảo trì.
- Kích thước của công tắc nhỏ gọn và có thiết kế đơn giản nhưng vẫn thẩm mỹ, không chiếm nhiều diện tích và không gây khó khăn cho người dùng.

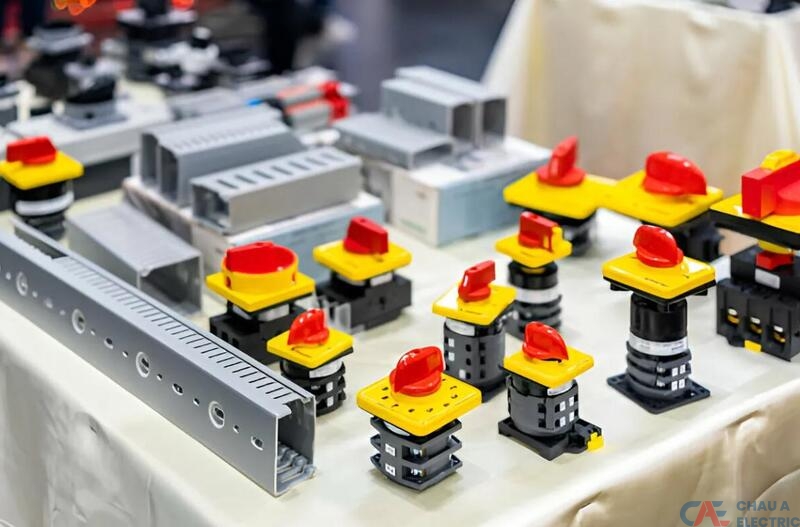

Công tắc có khả năng dừng ở nhiều vị trí khác nhau
Nhược điểm
- Các thao tác chuyển đổi của công tắc xoay khá phức tạp và cần thiết bị kỹ thuật số để thực hiện. Điều này khiến cho công tắc ít được sử dụng.
- Nó có thể gây ra sự cố cho máy tính hoặc không đảm bảo bảo mật cao như mong muốn.
- Chi phí đầu tư cho loại công tắc này cao hơn so với các loại khác. Có thể phát sinh nhiều vấn đề nếu ứng dụng trong lĩnh vực truyền hình hay phát thanh.
- Các bộ phận cơ học thường bị hao mòn theo thời gian.
- Để điều khiển công tắc, cần có tác động vật lý.
6. Ứng dụng của công tắc xoay trong đời sống
Công tắc xoay chủ yếu có nhiệm vụ kết nối mạch chức năng trong thiết bị với nguồn điện. Nó cung cấp hệ thống điều khiển cơ học mạnh mẽ và phản hồi tức thì với xúc giác. Đặc biệt, đối với các hệ thống điều khiển bằng máy tính, nếu có sự cố cũng có thể nghiêm trọng.
Hiện nay, công tắc xoay được sử dụng trong nhiều ứng dụng thực tế như:
- Điều chỉnh tốc độ quạt
- Sử dụng trong đèn xoay
- Điều chỉnh độ sáng
Ngoài ra, công tắc xoay cũng được ứng dụng trong các trường hợp khác như:
- Bộ chia để chuyển đổi âm thanh giữa các kênh hoặc loa.
- Trong phần chuyển đổi kênh hoặc tần số của bộ đàm cầm tay
- Công tắc xoay thường được sử dụng làm điều chỉnh cho Guitar với 3 hướng và sáu vị trí, giúp người chơi lựa chọn các hiệu ứng và âm thanh khác nhau.
- Áp dụng trong vôn kế để chọn lựa phạm vi phù hợp.
- Công tắc được sử dụng để lựa chọn chức năng của quạt hoặc điều hòa trên bảng điều khiển của xe ô tô.
- Ứng dụng trong bảng điều khiển của máy bay…
Công tắc xoay cũng xuất hiện trong các thiết bị truyền thông, y tế, công nghiệp và quân sự. Chẳng hạn như:
- Nó được ứng dụng để điều chỉnh tốc độ băng tải nhanh hay chậm.
- Thay đổi tần số của các máy hiện sóng.
- Hỗ trợ hiệu quả trong việc kiểm soát các thiết bị chẩn đoán…
Dù nằm trong lĩnh vực nào thì công tắc xoay cần đảm bảo dòng điện có thể hoạt động liên tục giữa các cấu hình phức tạp.

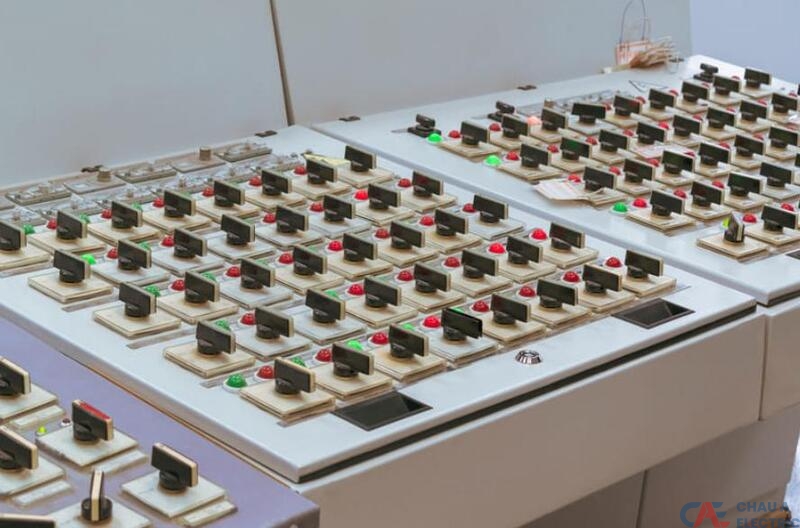

Công tắc xoay được ứng dụng rộng rãi trong đời sống
Tham khảo: Tổng hợp các loại nút nhấn tủ điện phổ biến
Hiện nay, công tắc xoay được ứng dụng rộng rãi trong nhiều hệ thống điện công nghiệp như tủ điều khiển dây chuyền đóng gói, hệ thống xử lý thiết bị, máy công cụ và sản xuất ô tô. Nhờ khả năng chuyển mạch linh hoạt, độ bền cao và vận hành ổn định trong môi trường làm việc khắc nghiệt, thiết bị này luôn đáp ứng tốt yêu cầu kỹ thuật và góp phần tối ưu hiệu quả vận hành hệ thống.
Bài viết đã giúp bạn hiểu rõ hơn về công tắc xoay là gì cũng như cách hoạt động và ứng dụng trong đời sống. Ngoài ra, bạn có thể truy cập danh mục phụ kiện tủ điện hoặc thiết bị điện công nghiệp để xem chi tiết các sản phẩm và giải pháp phù hợp với từng nhu cầu sử dụng hoặc liên hệ với Điện Châu Á qua số hotline 0918 39 30 93 để được tư vấn và hỗ trợ bất cứ lúc nào.
