Trong quá trình thiết kế và lắp đặt tủ điện công nghiệp, cách bố trí thiết bị trong tủ điện công nghiệp là yếu tố then chốt để đảm bảo hệ thống vận hành an toàn và ổn định. Bài viết này, Điện Châu Á sẽ đi sâu vào các nguyên tắc bố trí thiết bị trong tủ điện công nghiệp đúng kỹ thuật.
1. Tại sao cần bố trí thiết bị trong tủ điện công nghiệp hợp lý?
Việc sắp xếp hợp lý các thiết bị trong tủ điện công nghiệp có ảnh hưởng trực tiếp đến hiệu suất hoạt động, mức độ an toàn và tuổi thọ của toàn bộ hệ thống. Một tủ điện được tổ chức khoa học sẽ mang lại những lợi ích sau:
- Đảm bảo an toàn điện công nghiệp: Các thiết bị như nguồn cấp, thiết bị bảo vệ, thiết bị điều khiển và tải cần được bố trí đúng theo sơ đồ nguyên lý để tránh chồng chéo dây dẫn. Điều này giúp giảm nguy cơ chập điện, quá nhiệt hoặc cháy nổ, đồng thời đáp ứng các tiêu chuẩn kỹ thuật như IEC, ISO.
- Thuận tiện cho vận hành và bảo trì: Khi tủ điện được bố trí khoa học, kỹ thuật viên có thể dễ dàng xác định vị trí thiết bị khi xảy ra sự cố, từ đó rút ngắn thời gian sửa chữa và giảm chi phí bảo trì.
- Nâng cao hiệu quả làm việc của thiết bị: Một thiết kế tủ điện hợp lý sẽ giúp dòng điện được phân phối tuần tự từ nguồn → thiết bị bảo vệ → điều khiển → tải, đảm bảo thiết bị hoạt động ổn định và hạn chế thất thoát năng lượng.
- Hỗ trợ kiểm định và nghiệm thu: Các đơn vị kiểm định thường yêu cầu sơ đồ nguyên lý rõ ràng và bố trí thiết bị đúng tiêu chuẩn. Tuân thủ nguyên tắc bố trí không chỉ giúp hệ thống đạt yêu cầu nghiệm thu mà còn tăng độ bền và tính ổn định cho tủ điện công nghiệp.

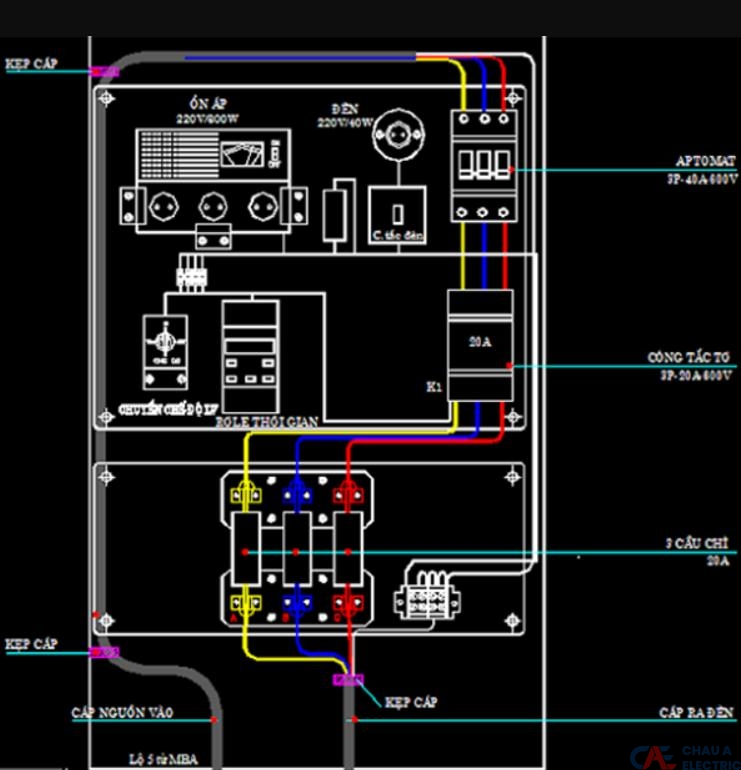

Tủ điện công nghiệp được bố trí thiết bị theo nguyên tắc: Nguồn → thiết bị bảo vệ → thiết bị điều khiển → tải
Xem thêm: Tủ bảng điện là gì? Phân loại và vai trò trong hệ thống điện
2. Nguyên tắc khi bố trí thiết bị trong tủ điện công nghiệp
Một tủ điện công nghiệp đạt tiêu chuẩn luôn tuân theo một nguyên tắc sắp xếp rõ ràng: nguồn cấp → thiết bị bảo vệ → thiết bị điều khiển → tải. Đây là quy định bắt buộc áp dụng cho mọi thiết kế tủ điện công nghiệp, nhằm đảm bảo an toàn, dễ dàng sử dụng và tuân thủ các tiêu chuẩn IEC, ISO.
2.1. Bố trí thiết bị theo chức năng
- Phần trên: Các thiết bị như aptomat tổng (MCCB/MCB), đèn báo nguồn và các thiết bị đo lường (ampe kế, vôn kế) nên được đặt ở vị trí cao, dễ dàng quan sát và điều chỉnh.
- Phần dưới: Các thiết bị liên quan đến động lực như contactor, khởi động từ, biến tần nên được bố trí ở phía dưới để tận dụng không gian hiệu quả và thuận tiện cho việc kết nối dây dẫn.
- Phần giữa/gọn: Các linh kiện điều khiển nhỏ gọn như PLC, relay trung gian, rơ le nhiệt nên được đặt ở khu vực này.
- Phân vùng: Các thiết bị phát sinh nhiệt lượng lớn, ví dụ như biến tần, nên được đặt ở vị trí cao nhất hoặc ở nơi thông thoáng.

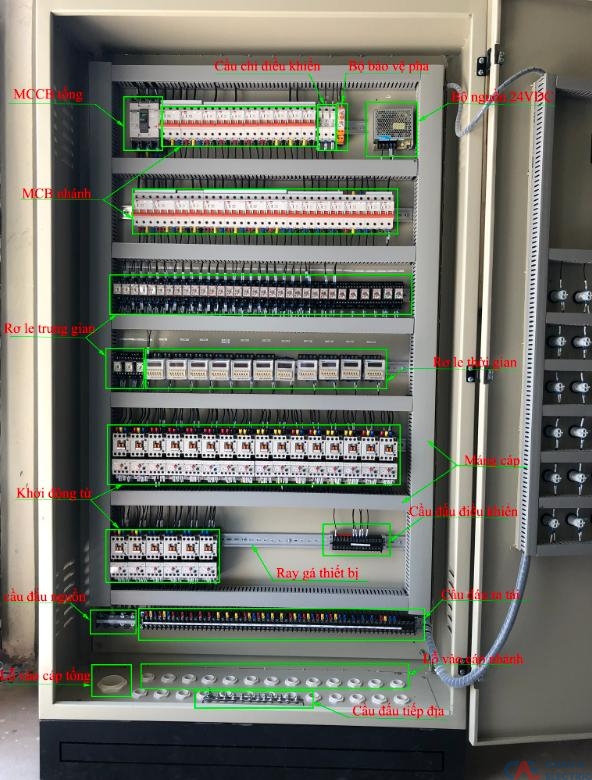

Các thiết bị có chức năng liên quan đến nhau nên được bố trí gần nhau
2.2. Thuận tiện cho việc đi dây và khoảng cách
- Phân tách: Các mạch động lực (sử dụng dây lớn) và mạch điều khiển (sử dụng dây nhỏ) cần được đi trong các máng hoặc ống riêng biệt để tránh hiện tượng nhiễu tín hiệu.
- Đi dây: Nên sử dụng máng cáp và đánh dấu rõ ràng cho từng sợi dây hoặc nhãn dán.
- Khoảng cách: Cần duy trì khoảng cách đủ để các thiết bị có thể tản nhiệt, tránh tình trạng quá nóng.
2.3. Đảm bảo an toàn và tiêu chuẩn kỹ thuật
- Vỏ tủ: Vỏ tủ điện phải đạt các tiêu chuẩn như IP54, IP65 (có khả năng chống bụi và nước) và có thể cần lắp thêm quạt thông gió.
- Trọng tâm: Các thiết bị có khối lượng lớn nên được đặt ở vị trí thấp để đảm bảo sự cân bằng và ổn định.
- Khoảng cách thao tác: Khu vực phía trước tủ cần có khoảng trống tối thiểu từ 60cm – 1m để thuận tiện cho việc bảo trì và vận hành.
Tham khảo: Lắp đặt, thi công tủ điện công nghiệp tại Điện Châu Á
3. Cách bố trí thiết bị trong tủ điện công nghiệp
3.1. Đối với thiết bị nguồn
- Các thiết bị cấp điện bao gồm dây cáp nguồn, cầu dao tổng (MCCB) và máy cắt. Chúng luôn được đặt ở điểm đầu vào của tủ điện, thường là ở góc trên bên trái hoặc chính giữa phía trên, tùy thuộc vào bản thiết kế.
- Chức năng: Cung cấp điện từ lưới điện cho toàn bộ hệ thống.
Đây là bước đầu tiên trong sơ đồ nguyên lý của tủ điện, tạo cơ sở cho các thiết bị phía sau.
3.2. Đối với thiết bị bảo vệ
- Bao gồm: cầu dao nhánh (MCCB), cầu chì, contactor, relay bảo vệ và thiết bị chống sét lan truyền. Chúng được đặt ngay sau nguồn điện, trước khi dòng điện đi vào bộ điều khiển và các tải tiêu thụ.
- Vai trò: Ngăn chặn các sự cố trong tủ điện như chập mạch, quá tải, rò rỉ điện lan rộng, đảm bảo an toàn cho hệ thống điện công nghiệp.
Khi bố trí các thiết bị trong tủ điện, kỹ sư cần tính toán dòng điện ngắn mạch và dòng tải để lựa chọn thiết bị bảo vệ phù hợp.
Khám phá thêm: Cách chọn contactor cho tụ bù đúng kỹ thuật và an toàn

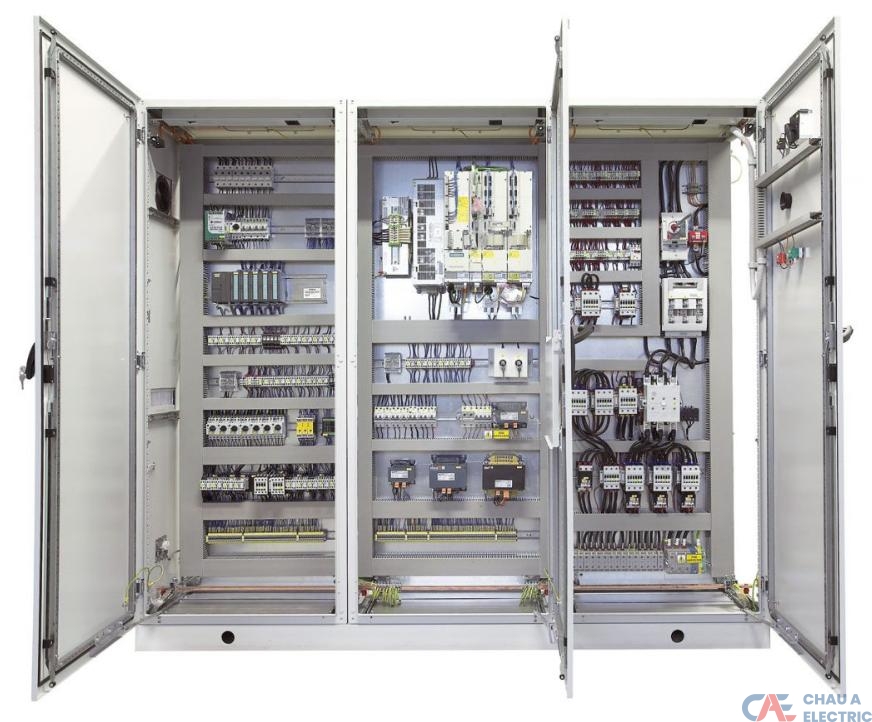

Cách bố trí thiết bị trong tủ điện công nghiệp đúng chuẩn an toàn
3.3. Đối với thiết bị điều khiển
- Bao gồm: PLC, HMI, biến tần, relay trung gian, timer và các module I/O. Chúng được đặt sau các thiết bị bảo vệ, thường ở khu vực giữa tủ hoặc một khu vực riêng biệt.
- Vai trò: Quản lý quá trình hoạt động của các tải, giám sát và tự động hóa dây chuyền sản xuất.
Trong quá trình thiết kế tủ điện công nghiệp, cần bố trí khu vực điều khiển cách xa các thiết bị có công suất lớn để hạn chế nhiễu điện từ.
3.4. Đối với thiết bị tải
- Bao gồm: động cơ, máy bơm, quạt, máy nén, hệ thống chiếu sáng, và dây chuyền sản xuất. Chúng luôn được đặt ở vị trí cuối cùng trong sơ đồ nguyên lý của tủ điện và kết nối trực tiếp từ thiết bị điều khiển.
- Các tải chỉ hoạt động sau khi đã đi qua các lớp bảo vệ và điều khiển, đảm bảo an toàn.
Việc sắp xếp tủ điện hợp lý giúp các tải hoạt động ổn định, giảm thiểu tổn thất năng lượng và hạn chế các sự cố quá tải.
4. Những sai lầm thường gặp khi bố trí thiết bị trong tủ điện
Dưới đây là những sai sót phổ biến trong việc bố trí thiết bị tủ điện mà bạn nên tránh:
- Sắp xếp thiết bị ngược chiều dòng điện: Việc bố trí các thành phần không theo trình tự hợp lý sẽ gây khó khăn trong quá trình kiểm tra, dễ dẫn đến nhầm lẫn khi cần sửa chữa hoặc bảo dưỡng.
- Lắp đặt các thiết bị quá gần nhau: Khi các thiết bị điện được đặt quá sát nhau, khả năng thoát nhiệt sẽ bị hạn chế, dễ dẫn đến tình trạng quá nhiệt và làm giảm tuổi thọ của chúng.
- Không tách biệt thiết bị công suất và thiết bị điều khiển: Việc đặt chung các thiết bị có công suất lớn với các thiết bị điều khiển như PLC, rơ-le, timer có thể gây ra nhiễu tín hiệu điện, ảnh hưởng đến hoạt động của toàn bộ hệ thống.
- Dây điện trong tủ bị rối: Nếu dây dẫn không được bó gọn hoặc không đi qua các máng cáp chuyên dụng, việc kiểm tra, sửa chữa hoặc thay thế thiết bị sẽ trở nên phức tạp.
- Thiếu không gian dự phòng cho việc lắp đặt: Nếu tủ điện được thiết kế quá chật hẹp, không có khoảng trống để bổ sung, việc nâng cấp hoặc thêm thiết bị trong tương lai sẽ gặp nhiều trở ngại.
Việc khắc phục những sai lầm nêu trên sẽ giúp tủ điện công nghiệp được tổ chức một cách khoa học, đảm bảo an toàn, thuận tiện cho việc bảo trì và nâng cao hiệu suất hoạt động của toàn bộ hệ thống điện.
Để đảm bảo tủ điện công nghiệp được thiết kế và thi công đúng tiêu chuẩn kỹ thuật, quý khách có thể tham khảo dịch vụ lắp đặt tủ điện của Điện Châu Á. Chúng tôi cung cấp giải pháp toàn diện từ khâu thiết kế, lắp ráp cho đến thi công hoàn chỉnh, phù hợp với nhiều loại hệ thống điện dân dụng và công nghiệp. Hãy liên hệ ngay số 0918 39 30 93 để nhận tư vấn chi tiết và nhanh chóng!
Một tủ điện công nghiệp đạt tiêu chuẩn không chỉ phụ thuộc vào chất lượng của các linh kiện cấu thành, mà yếu tố quan trọng hơn chính là cách bố trí thiết bị trong tủ điện công nghiệp một cách khoa học, tuân thủ các quy tắc quốc tế. Đây là yếu tố cốt lõi giúp doanh nghiệp vừa đảm bảo an toàn cho hệ thống điện công nghiệp, vừa duy trì hoạt động ổn định, tiết kiệm chi phí và nâng cao uy tín!
